在部件之间放置运动约束
使用“约束”命令指定部件之间的预期运动传动比。

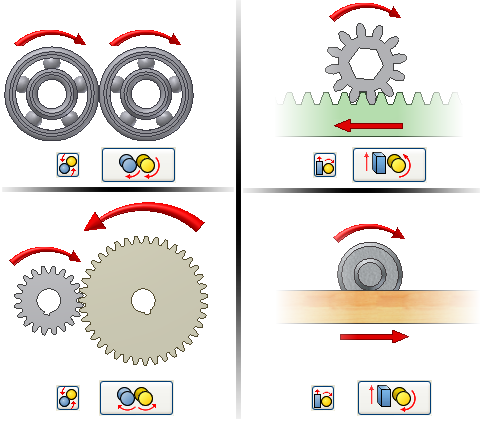

运动约束用于保持零部件之间的转动或转动-平动运动。可以指定传动比，也可以通过拾取几何图元来确定传动比。

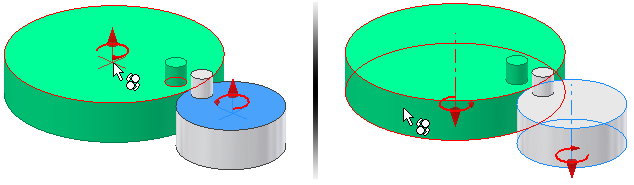

若要指定转动零部件的传动比，请在每个零部件上选择圆形面或边。若要基于相对大小计算传动比，请在每个零部件上选择圆柱面。

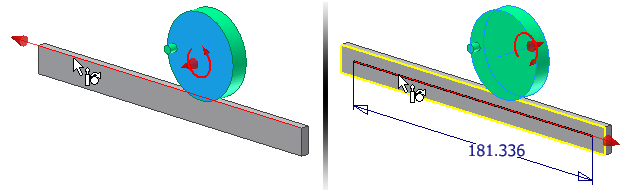

若要指定转动-平动零部件的距离，请在转动零部件上选择圆形面或边，在平动零部件上选择线性边。可以基于周长和长度计算距离。在转动零部件上选择圆柱面，在平动零部件上选择线性边或草图线。
首先，在部件文件中放置要约束的零部件。
在功能区上，单击“装配”选项卡
“关系”面板 “约束”
。在对话框中，单击“运动”选项卡。
单击“转动”或“转动－平动”。
在图形窗口中选择第一个零部件。选择圆形面或边以指定传动比或距离。选择圆柱面以计算传动比或距离。
在图形窗口中选择第二个零部件。选择圆柱面或线性边。传动比或距离会自动计算出来并输入到该字段中。
如果适用，选择“正向”或“反向”改变旋转方向。
用以下方法之一指定运动：
- 对于转动约束，接受计算出的传动比或者输入一个传动比，以指定零部件之间的相对运动。
- 对于转动-平动约束，接受计算出的距离或输入第一个零部件每次转动时第二个零部件移动的距离。
单击“应用”继续添加约束，或者单击“确定”创建约束并关闭对话框。
注意：如果其他零部件遮挡所选内容，请执行以下操作之一：
- 在放置约束之前临时关闭可见性。单击以选择零部件，单击鼠标右键，然后选择“可见性”。
- 在对话框中选中“先拾取零件”，然后单击要约束的零部件。清除该复选框可以恢复选择模式。
