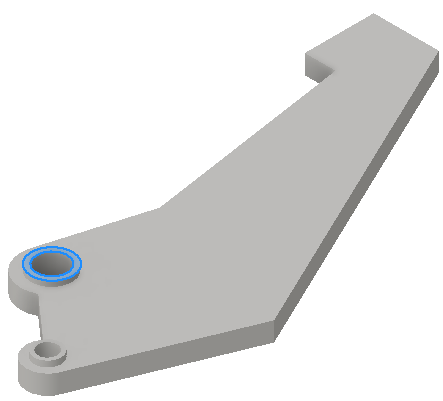

在形状生成器中，应用约束以删除实体的所有自由平动和转动运动。

结构约束限定或限制模型的位移。可以向模拟的环境条件添加约束。若要执行此操作，举例来说，可以固定面，或者合并面、边或顶点上的部分约束。

1. 在功能区的“分析”选项卡 “约束”面板中，单击结构约束：

固定

应用到面、边或顶点。删除所有自由度，并防止面、边或顶点移动或变形。

销

应用于圆柱面。防止面在径向、轴向或切向方向上移动或变形。

无摩擦

应用到平面或圆柱曲面。防止曲面在垂直方向上移动或变形。

or

In the browser, right-click the Constraints ![](../images/icon_stress_brwsr_constraintfldr.png) node, and click the constraint type.

2. 在对话框中，当“位置” 处于活动状态时，选择约束位置。



3. 如需访问其他约束参数，单击 （“更多”）。可用参数是以约束类型为基础的。

   为约束类型选择适当的输入。仅当类型相同时，例如面、边或顶点，可以选择多个输入。

对于无摩擦约束

若要应用含绝对位移量的固定约束，请执行以下操作：

1. 单击“使用矢量分量”
2. 选择 x、y 或 z 轴矢量分量，用于定义位移矢量
3. 为每个矢量分量输入适当的位移大小。

对于孔销连接

固定径向、固定轴向或固定切向 圆柱曲面无法在圆柱的径向、轴向或切向方向上移动、旋转或变形。

4. 单击“确定”。
