使用“约束设置”对话框可以指定推断和保留约束默认行为的方式。
单击“草图”选项卡 “约束”面板
“约束设置”
。
在“约束设置”对话框的“推断”选项卡中,选择一个选项:
在“约束推断优先”下,选择属意的约束类型以便自动放置约束:
平行和垂直。(默认)首先查找用于定义几何图元之间关系的约束,然后再查看草图网格的坐标。

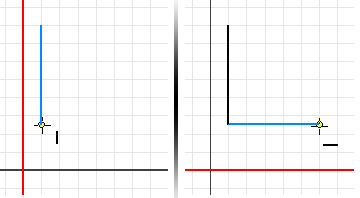

水平和竖直。首先查找用于定义与草图坐标相关的草图几何图元方向的约束,然后再查找草图几何图元之间的约束。
在“选择约束推断”下,选择要推断的任意约束,或选择所有约束进行推断。
单击“确定”。
在“约束设置”对话框中,如果“推断约束”选项处于选中状态,您可以指定创建新的几何图元时,哪些几何图元可用于推断约束。
单击“草图”选项卡 “约束”面板
“约束推断范围”
。
在“约束推断范围”对话框中,选择要用于推断约束的几何图元:
单击“确定”。
放宽模式允许您修改几何图元并对已约束的几何图元应用新约束。启用后,您可以自由拖动选定的草图几何图元(即使该几何图元已添加约束),且在添加新尺寸时,将删除冲突的约束。当放宽模式处于关闭状态时,拖动几何图元不会删除现有约束或尺寸。
