“另存为”导出选项参考
新特性:2022.2
常用“另存为”导出选项
包含草图
选择该选项可将可见的草图包含在导出的文件中。
将文件另存为 SAT 时,草图将转换为不包含分组信息的 SAT 文件。
CATIA V5 导出选项(.CATPart、.CATProduct)
版本
选择要导出的文件格式版本。
IGES 文件导出选项(.igs、.ige、*.iges)
导出为 IGES 的结果是:
- 零件几何图元和基础曲面被分配给单独的图层。
- 仅导出零件造型中的可见曲面。
曲面类型
- IGES 143:有界曲面。在数学上比以前的参数化曲面类型更加精确。
- IGES 144:修剪曲面。可用于不识别有界曲面的系统,或者用于发生转换问题时的系统。
实体面类型
- 分析。面将保留其分析特性。所支持的面类型有平面、柱形面、锥形面、球形面及环形面。
- NURBS。在面不满足分析特性时使用。
样条曲线拟合精度
接受的值范围为 0.00001 厘米至 0.001 厘米。较小的值可创建更精确的近似几何图元和更大的文件。该值将在当前和以后的任务持续有效,直到您更改为止。

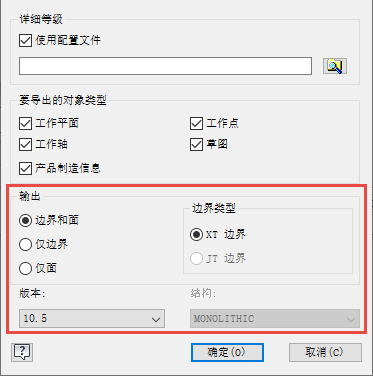

JT 文件导出选项
使用配置文件
选中此框可使用包含“输出”部分的导出设置的预定义文件。如果默认导出选项未提供所需结果,则可以使用此文件来控制详细等级和其他设置。例如,可以调整弦详细等级值以影响较大的特征,调整角度详细等级值以影响较小的特征。

注意:“产品制造信息”复选框不适用于部件。
您可以在 [驱动器]:\Users\Public\Documents\Autodesk\Inventor [版本]\Samples\Translation\[语言] 中找到样例 CFG 文件
配置文件支持修改以下区域:
- 边界和面:
- 边界和面:includeBrep = true,includeGeom = true
- 仅边界:includeBrep = true,includeGeom = false
- 仅面:includeBrep = false,includeGeom = true
- 边界类型:
- XT 边界:autoXtBrep = true
- JT 边界:autoXtBrep = false。注意:JT 边界类型需要版本 10.2 或更低版本。
- 结构:(仅适用于部件)
- MONOLITHIC:structureOption = "MONOLITHIC" 提示:该部件存储在单个 JT 文件中。
- PER PART:structureOption = "PER_PART" 提示:该装配层次存储在单个 JT 文件中,每个零件都作为一个 JT 文件存储在子目录中。
- FULL SHATTER:structureOption = "FULL_SHATTER" 提示:每个部件零部件都存储在唯一的 JT 文件中。
- 版本:示例,版本 8.0 写为 JtFileFormat = "80",版本 10.5 写入为 JtFileFormat = "105"
产品制造信息
在导出的文件中包含 PMI 数据(通常是附着到三维模型的制造信息)。
输出
选择输出选项。
边界类型
如果选择 10.3 及更高版本,则“JT 边界”不可用。
版本
选择要导出的文件格式版本。
结构
仅适用于部件。指定适用于所导出文件的生成文件的结构类型和数量。请参见上述配置文件选项中每种类型的说明。
OBJ 文件导出选项
单位
控制导出的 OBJ 文件的单位。
- 源单位是指在零件文档设置中指定的单位。
- 其他可用的单位类型包括英寸、英尺、厘米、毫米、米和微米。
结构
对于“3D 打印”环境将不启用“结构”选项。
- “一个文件”。创建部件的单个文件。默认情况下,零件颜色将随文件一同导出。取消选中“导出颜色”可在保存时让所有零件具有默认颜色。
- 每个零件引用一个文件。为导出中包含的每个零部件创建一个单独的文件。保留部件文件中的原始关系。该选项对于零件文件不可用。
- 每个选择项一个文件。为选择的每个实体或零部件创建一个单独的文件。在部件中,选项中只包括父文件。如果选择“发送到 3D 打印服务”对话框中的“全部可见”,则该选项不能用于部件。仅当选择“已选择”时,此选项才可用于零件。
分辨率
控制导出模型所使用的分辨率。使用控制导出文件的细分设置的选项设定滑块的预设百分比值。
- 高:参数使用预设的高百分比值。对于“曲面偏差”、“最大边长度”或“纵横比”而言,如果值发生更改,选择便会清空。
- 中:参数使用预设的中等百分比值。
- 低:参数使用预设的低百分比值。
- 自定义:指定用户定义的值。注意:对于以上情况,如果将公差设置为过小的值,则会产生过多的面,并会消耗内存。在这种情况下,操作可能会失败。
- 边界(默认):输出由面、边和顶点组成的边界表达。
曲面偏差
控制面边和曲面边之间的最大距离。指定要用于马赛克的曲面偏差参数。如果调整滑块,则分辨率将更改为“自定义”。
法向偏差
控制面的法向矢量之间的最大角度。指定要用于马赛克的法向偏差参数。如果调整滑块,则分辨率将更改为“自定义”。
最大边长度
定义细分过程中放置在面上的网格线间的最大距离。指定要用于马赛克的最大边长度参数。如果调整滑块,则分辨率将更改为“自定义”。
纵横比
控制面的高度和宽度之间的比值。指定要用于细分的纵横比参数。如果调整滑块,则分辨率将更改为“自定义”。
Parasolid 二进制或文本文件导出选项(.x_b、.x_t)
版本
选择要导出的文件格式版本。
Pro/ENGINEER 导出选项(.g、.neu)
版本
选择要导出的文件格式版本。此选项仅适用于 Granite (.g) 文件。不可用于到 Pro/ENGINEER 中性文件 (.neu) 的导出。
SAT 导出选项 (*.sat)
SAT 输出版本
选择要导出的文件格式版本。
STEP 导出选项(.stp、.ste、*.step)
为获得最佳结果:如果您通过 STEP 与其他人来回传输文件,请在本机产品与 Inventor 之间来回导出 STEP 文件时保持相同的协议、选项、文件名等。
将部件另存为 STEP 文件时,该部件和所有参考零件会保存到一个文件中。Autodesk Inventor 零件的外观将转换为导出的 STEP 实体所使用的 RGB 颜色。
应用程序协议
样条曲线拟合精度
接受的值范围是 0.00001 厘米至 0.001 厘米。您可以更改该值(仅使用厘米单位)。较小的值可创建更精确的近似几何图元和更大的文件。该值将在当前和以后的任务持续有效,直到您更改为止。
STL 文件导出选项
格式
- “二进制”可将文件另存为只能由软件读取的编码计算机文件。
- “ASCII”可将文件另存为可在记事本等其他工具中编辑和读取的文本文件。
单位
控制导出的 STL 文件的单位。
- 源单位是指在零件文档设置中指定的单位。
- 其他可用的单位类型包括英寸、英尺、厘米、毫米、米和微米。
结构
对于“3D 打印”环境将不启用“结构”选项。
- “一个文件”。创建部件的单个文件。默认情况下,零件颜色将随文件一同导出。取消选中“导出颜色”可在保存时让所有零件具有默认颜色。每个零件引用一个文件。为导出中包含的每个零部件创建一个单独的文件。保留部件文件中的原始关系。该选项对于零件文件不可用。
- 每个选择项一个文件。为选择的每个实体或零部件创建一个单独的文件。在部件中,选项中只包括父文件。如果选择“发送到 3D 打印服务”对话框中的“全部可见”,则该选项不能用于部件。仅当选择“已选择”时,此选项才可用于零件。
分辨率
控制导出模型所使用的分辨率。使用控制导出文件的细分设置的选项设定滑块的预设百分比值。
- 高:参数使用预设的高百分比值。对于“曲面偏差”、“最大边长度”或“纵横比”而言,如果值发生更改,选择便会清空。
- 中:参数使用预设的中等百分比值。
- 低:参数使用预设的低百分比值。
- 自定义:指定用户定义的值。注意:对于以上情况,如果将公差设置为过小的值,则会产生过多的面,并会消耗内存。在这种情况下,操作可能会失败。
- 边界(默认):输出由面、边和顶点组成的边界表达。这是默认操作。
曲面偏差
控制面边和曲面边之间的最大距离。指定要用于马赛克的曲面偏差参数。如果调整滑块,则分辨率将更改为“自定义”。
法向偏差
控制面的法向矢量之间的最大角度。指定要用于马赛克的法向偏差参数。如果调整滑块,则分辨率将更改为“自定义”。
最大边长度
定义细分过程中放置在面上的网格线间的最大距离。指定要用于马赛克的最大边长度参数。如果调整滑块,则分辨率将更改为“自定义”。
纵横比
控制面的高度和宽度之间的比值。指定要用于细分的纵横比参数。如果调整滑块,则分辨率将更改为“自定义”。
