“新建曲线”对话框

通过现有结果、经典算术运算符和布尔运算符以及实数函数创建变量。

访问：

在“输出图示器”工具栏中，单击“新建曲线”。您还可以在“输出图示器”浏览器中的任意内容上单击鼠标右键，然后选择“新建曲线”。

名称	指明新变量的名称。
等式	使用表达式定义新变量。

表达式可以包含现有的变量及以下任意项：

算术运算符	这些运算符为 +、-、* 和 /。
实数函数	那些具有实数参数并返回实数结果的数学函数。 cos、sin、tan acos、asin、atan cosh、sinh、tanh abs（绝对值） exp、log、log10 sqr（值的平方）、sqrt（平方根） sign（如果值 < 0，则为 -1；如果值 = >0，则为 +1） sign0（如果值 < 0，则为 -1；如果值 > 0，则为 +1；如果值 = 0，则为 0）注意：三角函数使用当前角度单位（度或弧度）。
pi	常量 pi 使用大写字母拼写：PI

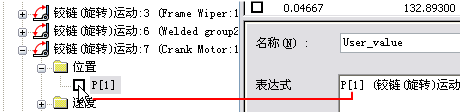

例如	10+cos(P[1] (Revolution: 1) - PI/6)+20*abs(P[3] (Spherical: 2)) 其中 P[1] (Revolution:1) 是名为 Revolution:1 的运动类型的第一个自由度的位置 P[3] (Spherical:2) 是名为 Spherical:2 的运动类型的第三个自由度的位置。注意：可通过在输出图示器浏览器中单击变量左侧的框来添加变量。

软件实时检查名称和表达式，但仅在仿真停止后才计算曲线。在验证名称和表达式之后，软件会将新变量放置在 User variables 文件夹中。用户可以对所有处理过程使用这项功能，包括创建新曲线。
