“显示”选项卡参考（“应用程序选项”）

控制模型打开后的显示设置，或者显示当前模型上的新视图。

新特性：2022、2023、2024.1、2025、2025.2

访问

“文件”“选项”“显示”选项卡

外观

使用文档设置

指定打开文档时是否使用文档显示设置，还是在文档的其他窗口或视图中打开该文档。

如果选择此选项，将忽略应用程序外观设置。

使用应用程序设置

指定打开文档时是否使用应用程序选项显示设置，还是在文档的其他窗口或视图中打开该文档。

如果选择此选项，将忽略文档显示设置。

设置打开“显示外观”对话框。

不活动时的和背后的零部件外观

着色

指定是否将未激活的零部件面显示为着色。

选中此复选框将启用着色。清除该复选框以使未激活的零部件采用线框显示。

不透明度

启用“着色”后，可以设定着色显示的不透明度。输入不透明度百分比，或者单击向上或向下箭头选择值。

默认的不透明度为 25%。

将未激活的零部件的“着色”设置设为“开”，不透明度设为 50%。

将未激活的零部件的“着色”设置设为“开”，不透明度设为 50%。

边

设定未激活的零部件的边显示。

跟随零部件边可见性遵循为零部件边可见性设置的视觉样式。
边颜色替代激活拾色器。为未激活模型的边指定显示颜色。

透明零部件外观

着色

指定是否将未激活的零部件面显示为着色。

选中此复选框将启用着色。清除该复选框以使未激活的零部件采用线框显示。

不透明度

启用“着色”后，可以设定着色显示的不透明度。输入不透明度百分比，或者单击向上或向下箭头选择值。

默认的不透明度为 25%。

将未激活的零部件的“着色”设置设为“开”，不透明度设为 50%。

将未激活的零部件的“着色”设置设为“开”，不透明度设为 50%。

边

设定透明零部件的边显示。

跟随零部件边可见性遵循为零部件边可见性设置的视觉样式。
边颜色替代激活拾色器。为透明模型的边指定显示颜色。

显示

视图转换时间 (秒)

当使用“等轴测视图”、“全部缩放”、“缩放区域”、“观察方向”等观察命令时，控制在视图间平滑转换所需的时间。零转换时间会导致视图转换生硬，难以了解位置和方向的变化。在视图之间转换的最长时间设置为三秒。

最小帧频 (Hz)

指定在执行交互式查看操作（例如平移、缩放和旋转）过程中更新显示的频率。某些复杂模型（例如包含大量零部件的大型部件）的运行速度可能较慢，更改帧频可以提高操作速度。数字越小，显示的视觉保真度越高。为了获得较高的帧频，系统可能会暂时简化或放弃视图的某些部分。移动终止后，视图将恢复。

注意：最小帧频不影响截面或断面图。在这些情况下，模型始终以完整保真度显示。

显示质量

设置模型显示分辨率。有三种选择：“粗糙”、“中等”和“平滑”。

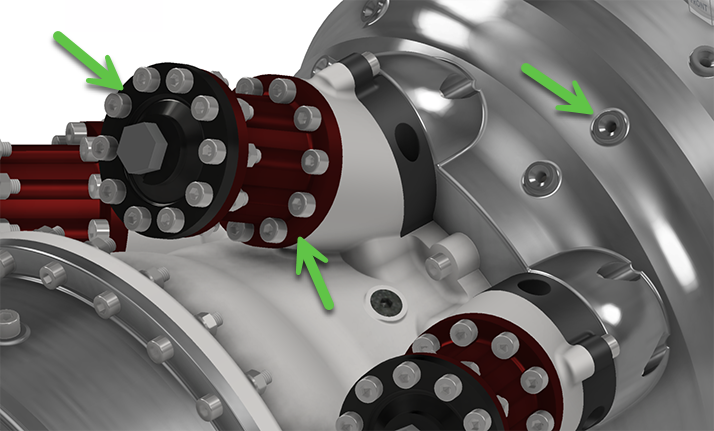

显示质量：平滑 - 此设置可优化模型边，使其显示为平滑的圆弧和面。

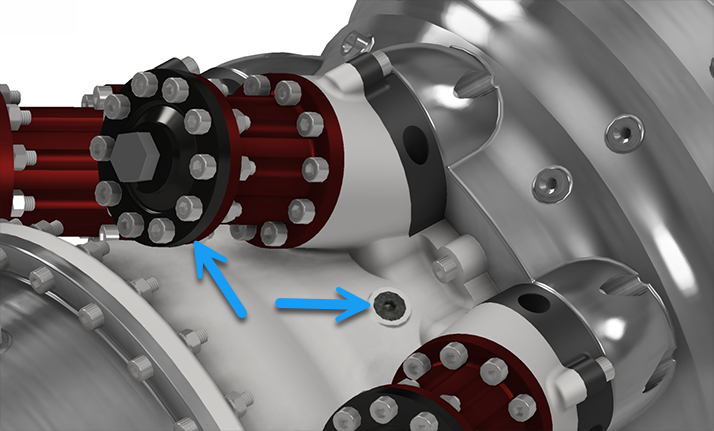

显示质量：中等 - 此设置可优化模型边，但会设置优化限制，使得优化范围可能不包括所有边。

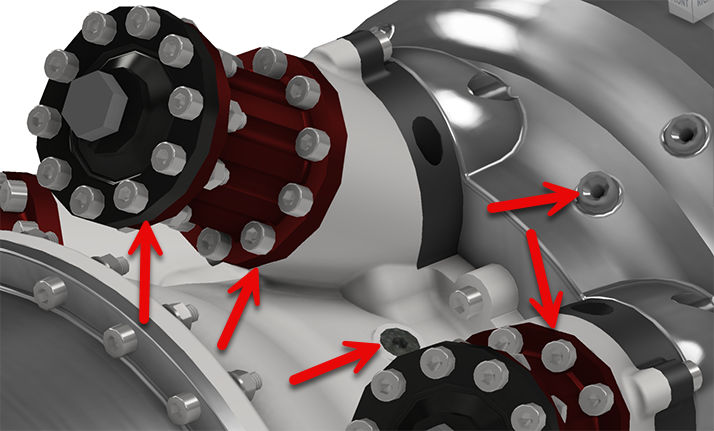

显示质量：粗糙 - 此设置可使圆弧和圆边保持镶嵌面状。如果性能是一个问题，此设置会很有帮助。

禁用自动优化

默认情况下，自动优化处于启用状态，确保缩放时 Inventor 面和实体的外观是平滑的。选中该复选框以关闭自动优化并启用粗糙镶嵌面。粗糙镶嵌面可以提高大型部件或复杂模型中的性能。当自动优化处于禁用状态时，使用“视图”选项卡或 QAT 中的“优化外观” 命令来使外观变得平滑。

启用平滑草图线

优化弯曲线的草图几何图元显示。默认情况下该选项处于启用状态。

多个文档图形

自动更新引用文档

修改子零部件时，此选项会自动更新打开的部件中的颜色和可见性显示。默认为选择此选项或将其设置为“开”。如果取消选择此选项或将其设置为“关”，则必须激活部件（引用文档），才能更新颜色和可见性。

注意：如果您经常使用大型部件并且关心性能，可以将选择此设置和取消选择此设置时的性能进行比较。

三维导航

默认动态观察类型

更改“动态观察”命令的默认方式。

自由 相对于屏幕进行动态观察。

受约束 相对于模型进行动态观察。

缩放方式

选中或清除这些复选框可以更改缩放方向（相对于鼠标移动）或缩放中心（相对于光标或屏幕）。

反向 控制缩放方向上鼠标移动的效果：

缩放至光标 控制缩放操作是相对于光标还是显示屏中心：

灵敏度

ViewCube... 打开“ViewCube 选项”对话框，您可在其中定义 ViewCube 导航命令的显示和行为设置。

SteeringWheels... 打开“SteeringWheels 选项”对话框，您可在其中定义 SteeringWheels 导航命令的显示和行为设置。

基准三维指示器 选择此选项，将在图形窗口的左下角显示 XYZ 轴指示器和方向标签。

显示基准三维指示器 选中此复选框，则在三维视图中，将在图形窗口的左下角显示 XYZ 轴指示器。红色箭头表示 X 轴。绿色箭头表示 Y 轴。蓝色箭头表示 Z 轴。

显示原始坐标系 XYZ 轴标签 选中此复选框，则将在表示三维轴指示器各个方向的箭头上显示 XYZ 标签。默认情况下，选中此选项。开启“显示三维基准指示器”时可用。

注意：在“编辑坐标系”命令中，在草图网格中心的 XYZ 指示器中，标签处于打开状态。

“观察方向”行为

执行最小旋转

旋转最小角度，以使草图平面与屏幕平行，且草图坐标系的 X 轴保持水平或垂直。

与局部坐标系对齐

将草图坐标系的 X 轴调整为水平方向且正向朝右，将 Y 轴调整为垂直方向且正向朝上。

鼠标中键

单击下拉箭头将鼠标中键映射到缩放、平移或动态观察。

使用最近的模型点进行动态观察

选定时，离光标最近的模型点将用作动态观察轴心点。未选定时，模型最小边界框的中心点将用作动态观察轴心点。
