对基于草图的特征和基于特征的特征调整大小和重新定位的步骤

可以对基于草图的特征或基于特征的特征进行移动、旋转、调整大小和重新定位，并可以在基于草图的特征中推断和创建约束。

移动或旋转基于草图的特征或基于特征的特征

• 拖动以重新定位拉伸、旋转或扫掠特征，或使用“空间坐标轴移动”输入相对于选定几何图元的精确坐标。

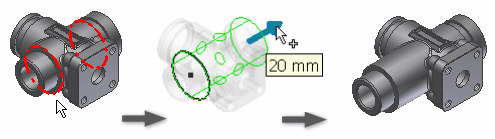

调整基于草图的特征的大小

1. 在可编辑面或特征的面上单击鼠标右键，然后从关联菜单中选择“三维夹点”。

2. 在图形窗口中，将光标移至特征上的夹点上以亮显方向箭头。

3. 单击方向箭头并执行下列操作之一：

   • 拖动以查看新尺寸的预览。
   • 单击面、边、顶点或定位特征以捕捉到选定项目。

4. 继续单击并拖动箭头以调整面或特征的大小。拖动时，将显示距上一位置移动的距离。

5. 拖动为新尺寸后，如果需要，在箭头上单击鼠标右键并输入值：

   • 对于“长度”，选择“编辑偏移”或“编辑范围”。输入一个值。
   • 对于“宽度”或“半径”，选择“编辑偏移”或“编辑半径”。输入一个值。

   特征预览在提交更改前显示预期结果。

6. 若要退出，请单击鼠标右键，然后选择“完毕”。

调整基于特征的特征的大小

• 若要改变放置特征的大小，请在各自的对话框（例如“孔”对话框）中输入值。

反转基于草图的特征的方向

1. 在要拖动的特征上单击鼠标右键，然后单击“三维夹点”。



2. 单击箭头，并朝着基础特征的对面拖动。



3. 拖动到合适的长度。



4. 若要退出，请单击鼠标右键，然后单击“完成”。

在基于草图的特征中推断和创建约束

“零件”选项卡的“应用程序选项”中设置可控制约束的行为。

类推的约束（相切、同心、重合或共线）取决于选定的控制柄及其捕捉到的几何图元。

进行夹点编辑时控制柄可见：

1. 草图线
2. 草图点
3. 特征
4. 草图圆
5. 草图圆弧

可以从静态的控制柄（未拖动的控制柄）或拖动的控制柄类推约束。

1. 单击控制柄，然后选择要将特征约束到的几何图元。

   根据从选择投影的几何图元，通过光标预览类推的约束。

   • 若要防止在静态控制柄和参考几何图元之间出现约束推断，请在选择时按住 Ctrl 键。
   • 若要防止在拖动的控制柄和参考几何图元之间出现约束推断，请在按住 Ctrl 键的同时拖动三维夹点控制柄。

2. 若要退出，请单击鼠标右键，然后选择“完毕”。若要输入一个或更多轴的精确坐标，请单击“提交并移动”。
