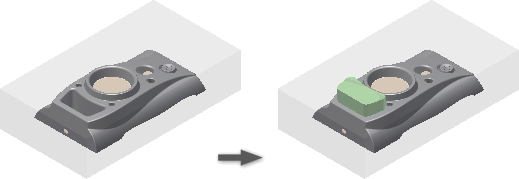

创建或使用镶件的步骤
使用形状创建镶件
使用截面轮廓。
在“型芯/型腔”选项卡中，单击“创建镶件”。
在图形窗口中，选择要在其上创建镶件模型的面。
注意：仅选择产品、型芯、型腔、镶件和镶针上的面。在对话框中，单击“轮廓”。
在图形窗口中，选择用于放样镶件的轮廓。
注意：仅选择产品、型芯、型腔、镶件和镶针上的面。在“终止方式”组中，使用以下方法之一来定义镶件的长度：
成型
在图形窗口中选择平面。
距离
在图形窗口中选择平面或边，然后输入“距离”值。如果需要，请单击“方向”以反转镶件的方向。
展开“镶件”对话框，以额外设定以下参数：
偏移镶件
输入镶件起始平面和镶件草图平面之间的距离。
扫掠斜角
输入延伸镶件的拔模斜度。
选择“间隙”以启用“间隙”选项卡，在该选项卡中可指定间隙尺寸。
单击“确定”。
使用面集工具。
在“型芯/型腔”选项卡中，单击“创建镶件”。
若要创建轮廓，而无需手动选择边，请选中“自动截面轮廓回路”选项。边界面必须彼此相邻才能生成回路。
单击“选择种子面”选择箭头。
在图形窗口中选择种子面。
提示：在选择种子面之前启用“自动选择轮廓”自动生成相邻面的回路。单击“选择边界面”选择箭头。
在图形窗口中选择边界面。
在该对话框中，单击“生成/更新选择集”。
单击“将选择集添加至面选择”生成几何图元。
在“终止方式”窗格中，单击“直接成型”或“距离”选项。下图使用“直接成型”选项。
在图形窗口中，单击终止平面。
单击“确定”创建镶件。
使用模板创建镶件
在“型芯/型腔”选项卡中，单击“创建镶件”。
在“镶件”对话框中，选择“模板”方法，然后从以下类型中选择模板：
- 矩形
- 方形
- 圆
- 键 1-平直
- 键 2-平直
- 槽
- 圆角矩形
在“放置”组中，选择放置类型：
选项 描述 线性 在图形窗口中，选择草图模板所在的平面以及两条参考边来定位模板。 同心 在图形窗口中，选择草图模板所在的平面以及圆形边、弧形边或圆柱面来定位模板。 UV 值 在图形窗口中，选择放置草图模板的平面。
在“终止方式”组中，使用以下方法之一来定义镶件的长度：
成型
在图形窗口中，选择作为镶件终止面的参考平面或零部件。
距离
在图形窗口中，选择修剪镶件实体的参考零部件。
若要旋转草图模板，请输入旋转角度。
展开“镶件”对话框，以额外设定以下参数：
偏移
输入镶件起始平面和镶件草图平面之间的距离。
扫掠斜角
输入延伸镶件的拔模斜度。
在“间隙”选项卡中，指定间隙尺寸。
单击“确定”。
从草图创建镶件
在“型芯/型腔”选项卡中，单击“创建镶件”。
在“镶件”对话框中，选择“从草图”方法。
注意：仅当存在“镶件草图”时，列表中才会显示该方法。在图形窗口中，选择要拉伸的镶件草图。
在“终止方式”组中，使用以下方法之一来定义镶件的长度：
成型
在图形窗口中，选择作为镶件终止面的参考面或零部件。
距离
在图形窗口中，选择修剪镶件实体的参考零部件。
展开“镶件”对话框，以额外设定以下参数：
偏移
输入镶件起始平面和镶件草图平面之间的距离。
扫掠斜角
输入延伸镶件的拔模斜度。
在“间隙”选项卡中，指定间隙尺寸。
单击“确定”。
编辑镶件
- 在“模具设计”浏览器中的“镶件”下，在“镶件”节点上单击鼠标右键，然后单击“编辑特征”。
- 在“镶件”对话框中，修改参数。
- 单击“确定”。
删除镶件
- 在“模具设计”浏览器中的“镶件”下，在“镶件”节点上单击鼠标右键，然后单击“删除”。
为镶件添加修剪参与件
- 在“模具设计”浏览器中的“镶件”下，在“镶件”节点上单击鼠标右键，然后单击“添加参与件”。
- 在图形窗口中，选择镶件或镶针。与“镶件”节点有关的镶件会立即修剪选定的镶件或镶针。
为镶件删除修剪参与件
- 在“模具设计”浏览器中的“镶件”下，在“镶件”节点的“修剪参与件”节点上单击鼠标右键，然后单击“删除参与件”。
