关于自适应几何图元和特征

有些特征在 Inventor LT 中不适用。

自适应零件和几何图元具有欠约束特征，并可以根据设计更改而调整。在将几何图元指定为自适应时，可以指定允许哪些元素更改，并控制要保留固定尺寸或位置的元素。

可以将以下类型的几何图元指定为自适应：

• 未标注尺寸的草图几何图元
• 从未标注尺寸的草图几何图元创建的特征
• 具有未定义的角度或范围的特征
• 参考其他零件上的几何图元的定位特征
• 包含投影原点的草图
• 包含自适应草图或特征的零件
• 包含具有自适应草图或特征的零件的子部件

自适应零件和模型的用途

只要零件可以根据需要调整大小，便可在多个部件中使用。在零件文件中创建特征时，使某个草图或特征几何图元欠约束，并将特征定义为自适应。例如，拖动形成一个拉伸特征而并不指定其深度。在向部件插入带有欠约束特征的零件后，将其指定为自适应。当将零件约束到固定几何图元上时，自适应特征将调整大小并更改形状。

在部件中，可以将子部件指定为自适应。如果子部件中的零件（以及特征）被指定为自适应，则特征在约束到子部件以外的几何图元时将产生自适应。可以在父部件的环境中拖动欠约束的零部件。

可以使用现有零件或子部件来满足部件要求。在将欠约束的特征约束到固定的零部件上时，它们将被重新确定大小。在部件文件中，首先选择特征设置为自适应的零件或子部件。

通常，在以下情况下使用自适应模型：

• 如果部件设计没有完全定义，并且在某个特殊位置需要一个零件或子部件，但您不知道它的最终尺寸。

• 特征的位置或大小由部件中另一零件上某个特征的位置或大小确定时。

• 仅零件的一个引用可定义其自适应特征。如果在部件中使用同一零件的多个放置，则只能有一个引用成为自适应。但是，所有引用都将反映对它的修改，包括其他部件中的放置。

  注意：零部件不能既是自适应的，又是柔性的。您可以切换到柔性状态，在部件中的多个位置看到同一个子部件及其零部件。

使用自适应几何图元的最佳实践

确保自适应特征和零件按预想的结果更新的步骤：

• 每个旋转特征仅使用一个相切。
• 在两点、两线或者点和线之间应用约束时，避免使用偏移。
• 避免在两点、点和面、点和线、线和面之间使用配合约束。
• 避免球面与平面、球面与圆锥面、两个球面之间的相切。

在具有某个自适应零件的多个引用的部件中，非自适应引用的约束有时需要两次更新才能正确求解。

在非自适应的部件中，可以将几何图元约束到原点定位特征（平面、轴和原点）。在自适应部件中，相同约束不会影响零部件的位置。

关于自适应定位特征

使用自适应定位特征在部件中的几何特征和零部件之间建立关系模型。

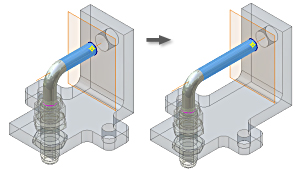

在图例中，在管件零件文件中创建的工作平面被约束到另一个零件的面。尽管工作平面“属于”管件零件文件，但它并不从属于任何管件几何图元。

管件的一端终止于从零件面偏移出来的工作平面。圆管零件中的工作平面是自适应的，因为如果关联的零件面移动了，它允许圆管长度相应改变。

自适应和非自适应定位特征都可以：

• 在零件中创建。

• 用于构造操作，例如作为新特征的终止平面或草图平面。

  自适应定位特征不被约束到几何图元上，并且可以相对于其他零件几何图元来定位。非自适应定位特征保持与用于创建它的几何图元的恒定关系，例如偏移距离。

  在部件中，定位特征是自适应的，因为它在零件文件中创建，但从属于另一个零件的几何图元。例如，工作平面用作拉伸特征的终止平面时，如果基准零件移动了，拉伸的深度将改变。由于定位特征被约束到原点零件，因此当原点零件移动时，拉伸将随之延伸或收缩。

  自适应定位特征在需要创建管件、管材、电缆和导线的部件中很有用。通常，先创建零件文件，然后参考现有零件创建自适应定位特征。使用定位特征创建在三维扫掠中要用到的路径草图的三维直线。

  使用三维直线的端点，包括二维草图、模型边、顶点和自适应工作点的几何图元，确定三维扫掠路径的形状。

  注意：若要在现有零件中创建自适应定位特征，必须具有文件的写入权限。如果要创建包含自适应定位特征的零件文件，可以参考现有零部件，但不需要对参考文件具有写权限。
