创建自由造型零件几何图元的步骤

创建自由造型长方体、平面、圆柱体、球体、圆环体、四边形球或面。也可以转换边界表达几何图元。

重要信息：在进入自由造型环境时，“自由造型”面板将转换为功能区选项卡。下面部分中显示的命令的功能区路径是进入自由造型环境的入口点。在进入自由造型环境后，所有自由造型几何图元创建命令均位于以下位置：“自由造型”选项卡 “创建”面板 命令名称。

创建自由造型长方体

自由造型“长方体”命令可在工作平面或平面上创建矩形实体。

1. 单击“三维模型”选项卡 “自由造型”面板 “长方体”。

2. 单击工作平面、平面或二维草图。

3. 在图形窗口中单击以指定长方体的基准点。

4. 通过以下方式更改并调整形状：

   • 使用操纵器在图形窗口中调整长度、宽度和高度。
   • 在“长方体”对话框中更改“长度”、“宽度”和“高度”。
   • 在“长方体”对话框中更改长度、宽度或高度方向上的面数。
   提示：您添加的面越多，对形状的操纵力就越强。

5. 若要添加对称，请选择以下任意选项：

   • “长度对称”。在长方体的长度方向上启用对称。

   • “宽度对称”。在长方体的宽度方向上启用对称。

   • “高度对称”。在长方体的高度方向上启用对称。

6. 可以通过执行以下操作更改大小和方向：

   • 在图形窗口中选择并移动箭头。
   • 在“长方体”对话框中更改“方向”。

创建自由造型平面

在基准平面、工作平面或平面上创建矩形自由造型平面。

1. 单击“三维模型”选项卡 “自由造型”面板 “平面”。

2. 单击基准平面、工作平面、平面或二维草图。

3. 在图形窗口中单击以指定平面的基准点。

4. 通过以下方式更改并调整形状：

   • 使用操纵器调整长度和宽度。

   • 在输入字段中更改长度和宽度的值。

   • 更改长度和宽度方向上的面数。

     提示：您添加的面越多，对形状的操纵力就越强。

5. 通过在“平面”对话框中选中相应的复选框，在长度和宽度方向上添加对称。

6. 通过输入长度或宽度值或者通过在图形窗口中移动箭头更改尺寸。

7. 单击“确定”。

创建自由造型圆柱体

自由造型“圆柱体”命令可通过为圆形区域添加深度来定义圆柱体。

1. “三维模型”选项卡 “自由造型”面板 “圆柱体”。

2. 单击工作平面、平面或二维草图。

3. 在图形窗口中单击以指定圆柱体的基准点。

4. 通过以下方式更改并调整形状：

   • 使用操纵器在图形窗口中调整半径和高度。

   • 在“圆柱体”对话框中更改“半径”和“高度”。

   • 在“圆柱体”对话框中更改半径或高度方向上的面数。

     提示：您添加的面越多，对形状的操纵力就越强。

5. 若要添加对称，请选择以下任意选项：

   • “X 轴对称”。沿 X 轴启用对称。
   • “Y 轴对称”。沿 Y 轴启用对称。
   • “Z 轴对称”。沿 Z 轴启用对称。

6. 选中“封口”以创建封闭圆柱体。清除该复选框以创建开放圆柱体。



7. 可以通过执行以下操作更改大小和方向：

   • 在图形窗口中选择并移动箭头。
   • 在“圆柱体”对话框中更改“方向”。

8. 单击“确定”。

创建自由造型球体

1. 单击“三维模型”选项卡 “自由造型”面板 “球体”。

2. 单击工作平面、平面或二维草图。

3. 在图形窗口中单击以指定球体的中心点。

4. 通过以下方式更改并调整形状：

   • 使用操纵器在图形窗口中调整半径。

   • 在“球体”对话框中更改“半径”。

   • 在“球体”对话框中更改经度方向（环绕球体的方向）和纬度方向（从球体上方到球体下方的方向）上的面数。

     提示：您添加的面越多，对形状的操纵力就越强。

5. 若要添加对称，请选择以下任意选项：

   • “X 轴对称”。沿 X 轴启用对称。
   • “Y 轴对称”。沿 Y 轴启用对称。
   • “Z 轴对称”。沿 Z 轴启用对称。

6. 单击“确定”。

创建自由造型圆环体

1. 单击“三维模型”选项卡 “自由造型”面板 “圆环体”。

2. 单击工作平面、平面或二维草图。

3. 在图形窗口中单击以指定圆环体的中心点。

4. 通过以下方式更改并调整形状：

   • 使用操纵器在图形窗口中调整半径。

   • 在“圆环体”对话框中更改圆环体内圆的半径和圆环体的环尺寸。

   • 在“圆环体”对话框中更改经度方向（环绕圆环体的方向）和纬度方向（从圆环体上方到圆环体下方的方向）上的面数。

     提示：您添加的面越多，对形状的操纵力就越强。

5. 若要添加对称，请选择以下任意选项：

   • “X 轴对称”。沿 X 轴启用对称。
   • “Y 轴对称”。沿 Y 轴启用对称。
   • “Z 轴对称”。沿 Z 轴启用对称。

6. 单击“确定”。

创建自由造型四边形球

1. 单击“三维模型”选项卡 “自由造型”面板 “四边形球”。

2. 单击工作平面、平面或二维草图。

3. 在图形窗口中单击以指定四边形球的中心点。

4. 通过以下方式更改并调整形状：

   • 在图形窗口中使用操纵器。

   • 在“四边形球”对话框中更改“半径”。

   • 在“四边形球”对话框中更改跨度边上的面数。

     提示：您添加的面越多，对形状的操纵力就越强。

5. 若要添加对称，请选择以下任意选项：

   • “X 轴对称”。沿 X 轴启用对称。
   • “Y 轴对称”。沿 Y 轴启用对称。
   • “Z 轴对称”。沿 Z 轴启用对称。

6. 单击“确定”。

将边界表达几何图元转换为自由造型对象

将法向边界表达几何图元转换为自由造型对象并保留原始几何图元。

1. 打开三维曲面或实体模型。
2. 单击“三维模型”选项卡 “自由造型”面板 “球体”。
3. 选择要转换为自由造型的面。
4. 指定长度和宽度方向上的面数。如果预览图像表明自由造型形状与原始形状不同，请增加面数。
5. 单击“确定”。
6. 在自由造型环境中使用编辑工具操纵形状。

创建自由造型面

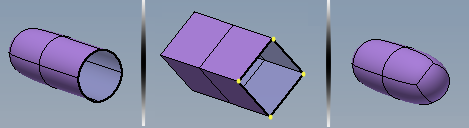

可以将面创建为板形实体，也可以用于封闭现有实体中的间隙。在创建面时，除非您选择参考几何图元（如现有顶点或工作点），否则顶点选择是平面。

1. 单击“三维模型”选项卡 “自由造型”面板 “面”。
2. 指定“模式”选项。选择“简单”以选择每个顶点。选择“边”以选择边，然后选择两个点以完成面。
3. 指定“边数”选项。选择边数“四”以使用四个拐角定义面。选择“多个”以使用任意数量的点（超过三个）定义面。若要关闭面，请拾取指定的第一个点。
4. 单击“完毕”以结束。
