在部件或零件文件中,单击“文件”“导出”
“三维 PDF”,或者在“标注”
“导出”面板中单击“三维 PDF”。
在“发布三维 PDF”对话框中,选择要在三维 PDF 中包含的模型特性。

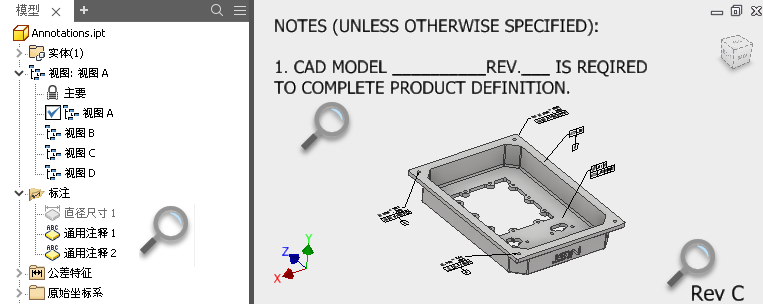

选择要包括在三维 PDF 中的模型的设计视图表达。
若要指示默认情况下在三维 PDF 导出中是否包含设计视图,请为每个设计视图表达设置“发布”特性。在浏览器中,在设计视图上单击鼠标右键,然后单击“发布”以更改设置。
模型浏览器中的设计视图表达列表决定了输出的三维 PDF 中模型视图的顺序。若要更改设计视图的位置,请在浏览器中将该设计视图拖动到列表中所需的位置。
激活您计划发布的每个视图,并根据需要调整视图方向和缩放比例。
如果您对结果满意,请在浏览器中的该视图上单击鼠标右键,然后选择“保存当前照相机”。
设置可视化质量。可视化质量可控制用于在输出的三维 PDF 文件中显示模型视图的网格质量。
指定“导出范围”:
如果合适,请更改三维 PDF 模板文件。
三维 PDF 模板文件指定导出文件中包含的元素及其排列方式。您可以自定义 Inventor 安装提供的三维 PDF 模板,也可以创建自己的三维 PDF 模板。
指定文件夹以保存输出的三维 PDF 文件。
选择“完成后查看 PDF”以在导出完成后打开输出文件。
选择“生成并附着 STEP 文件”以将模型导出到 STEP 文件并将 STEP 文件附着到输出的三维 PDF 文件。
单击“选项”,然后指定用于导出的 STEP 文件的设置。
单击“附件”,然后选择要附着到输出的三维 PDF 文件的文件。
单击“发布”。
使用 Adobe Acrobat Reader 打开三维 PDF 文件。
在 Adobe Acrobat Reader 中:
使用三维导航工具栏上的命令操纵模型视图。
显示模型树以列出三维 PDF 文件中包含的模型零部件和其他实体。在模型树中选择项目以显示相关的特性和值。
Autodesk 提供的三维 PDF 模板的默认位置为 C:\Users\Public\Documents\Autodesk\Inventor <版本>\Templates\<语言>。如果在项目文件中指定其他模板位置,请将样例模板复制到该位置。
三维 PDF 模板包含两种类型的元素:
若要自定义该模板,请创建默认模板的副本,并在 Adobe Acrobat Pro DC 中打开文件副本。编辑模板文件以执行以下操作:
