启动形状生成器方案

使用以下两种方法之一来启动形状生成器方案。

您可以在执行常规造型工作流时直接访问形状生成器，也可以在执行应力分析工作流时访问。

直接启动形状生成器方案：

1. 打开目标零件文件。

2. 在功能区的“三维模型”选项卡 “探索”面板上，单击 “形状生成器”。

   功能区将显示用于生成形状的工具，并将创建新的形状生成器方案。

从“应力分析”环境中启动形状生成器方案：

1. 打开目标零件文件。

2. 在功能区的“三维模型”选项卡 “仿真”面板上，单击 “应力分析”。也可以从“环境”选项卡中访问“应力分析”环境。

3. 在“分析”选项卡 “管理”面板中，单击 “创建方案”。

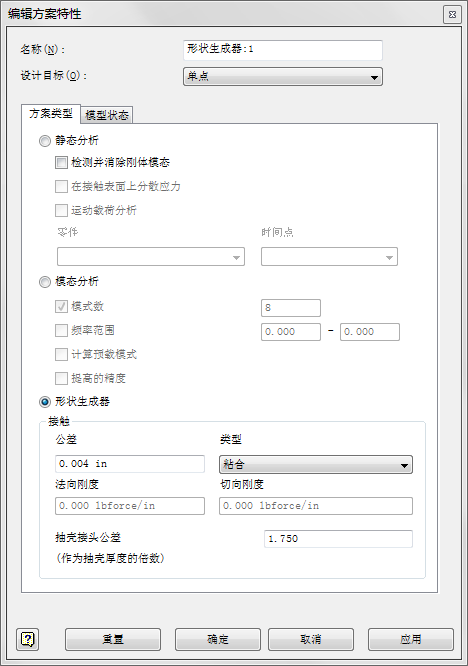

4. 在“创建新方案”对话框中，选择“形状生成器”，然后单击“确定”。
