管理浏览器中约束状态显示的步骤

默认情况下，约束状态在部件浏览器中显示为 、 或 ，以指示以下三种状态之一：

• 完全约束：黑点指示零部件完全受约束。



• 欠约束：空心点指示零部件欠约束，需要引起注意。若要解决此状态，请先打开“编辑约束”对话框以确定可能的问题。



• 未知：虚线指示零部件的受约束状态未知。若要解决此状态，请重建部件 - 在功能区上：“工具”选项卡 “管理”选项卡 “更新”面板 “全部重建”。

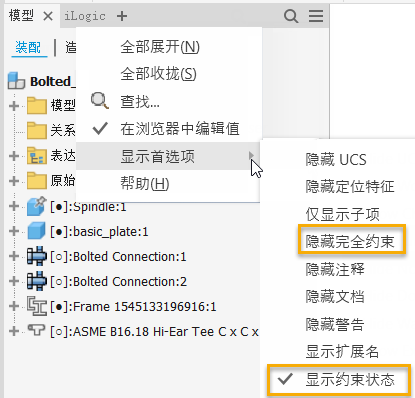

使用“显示首选项”菜单选项可以：

• 隐藏完全约束：仅显示存在约束问题的零部件。
• 显示约束状态：显示所有约束状态（、 和 ）。

“工具”“管理”“文档设置”“造型”选项卡中还提供了“在浏览器中显示约束状态”设置。默认情况下，该设置处于启用状态。
