创建边界嵌片的步骤（构造环境）
使用“边界嵌片”可以从边的闭合边界创建平面或三维曲面。将相切 (G1) 或接触 (G0) 条件应用于每条边，并在创建嵌片之前预览结果。选择第一个闭合回路后，可以开始选择第二个回路。
选择的链选边必须是相切连续的。
注意：主要用于导入的曲面数据。为达到最佳效果，请不要使用边界嵌片创建其他特征，例如灌注、抽壳及加厚/偏移。
在功能区上，单击“构造”选项卡
“曲面”面板 “边界嵌片”。选择定义闭合回路的相切、连续的链选边。
若要撤消上次在链选边中所做的选择，请单击鼠标右键，然后选择“撤消上一个选择”。必要时请重复上述步骤以删除其他边。要删除列表中的项，请选择该项，然后按 Delete 键。

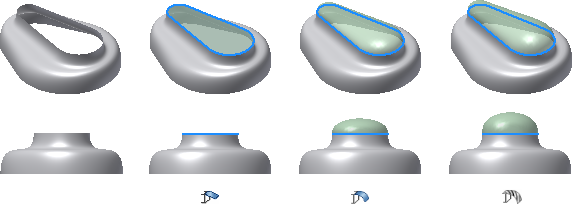

单击“条件”下的箭头，以选择每条边或每组选定边的边界条件。默认情况下，边为 G0。
注意：由于连续边的边条件必须相同，因此所有与上一条边相切或连续的选定曲面边将合并，并列为一条边。
接触 (G0)。
相切 (G1)。
平滑 (G2) 不能将相切 (G1) 或平滑 (G2) 边界条件应用于具有两个相邻面的选定草图或边。
（可选）选择另一个封闭回路。
单击“确定”创建边界平面特征。
注意：区域选择仅限于平面嵌片。对于非平面面域，请选择第一个回路，使用“选择其他”在可选的几何图元之间浏览，然后单击以进行选择。
