创建和编辑照相机的步骤

构建场景包括选择零部件外观、光源样式和照相机位置。

创建和编辑照相机

在激活的文档中创建并编辑照相机以定义用于渲染的视图。用于创建您可查看或隐藏的图形表达的参数可定义照相机。

您可以定义多台照相机，但一次只能使用一台进行渲染。

1. 在功能区上，单击“渲染”选项卡 “场景”面板 “相机”。

2. 在“照相机”对话框中，单击“目标”。

3. 在图形区域中，单击模型的任意面以定义照相机目标。

   小立方体放置在照相机的目标点。从目标点到位置点，垂直于选定面显示一条黑色方向线。

4. 单击沿照相机方向线的一点，或单击模型的任意面，以设置照相机的位置。

   照相机视图体积的线框表达显示为黑色方形，以目标点为中心，面向目标位置。

5. 使用显示的照相机图形，可以执行以下操作：

   • 拖动目标或位置，在视图平面中将其移动到距目标或位置的视图距离相等处。

   • 移动照相机。单击目标或位置，激活“三维移动/旋转”空间坐标轴。使用空间坐标轴移动目标或位置。更改空间坐标轴旋转不会影响目标或位置。单击方向线以移动照相机并保留相对位置和目标位置。

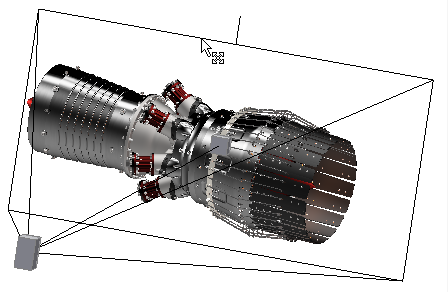

   • 进行缩放以更改视野角度。单击并拖动视图体积边界可根据约束纵横比调整视图体积的大小。释放鼠标按键以设置新大小。

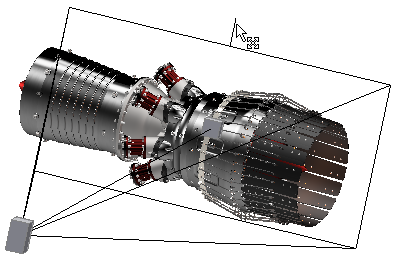

   • 更改滚动角度。单击并拖动照相机视图体积边界控制柄可围绕位置-目标轴旋转照相机图形。



6. 如果适当，选择“链接到视图”以更新激活视图，使其与照相机特性相匹配，然后隐藏照相机图形。

7. 在“投影法”中，将照相机视图模式设置为正交或透视。

   在照相机动画制作操作中禁用“投影”。

   注意：使用正交照相机可以获得传统的插图视图，而使用透视照相机可以获得更加逼真的视图。

8. 如果旋转角度与默认角度不同，则根据需要在“旋转角度”中指定围绕照相机的方向轴旋转的角度。您可以使用操纵器，如之前所述。

9. （可选）在定义或编辑照相机期间，选中“链接到视图”将照相机与显示区域同步。

   注意：在照相机制作动画期间，“链接到视图”会将显示区域更新为照相机设置。

10. 如果缩放角度与默认角度不同，则根据需要在“缩放”中指定照相机的缩放角度，以定义水平视野。您可以使用操纵器，如之前所述。

11. 单击“确定”。

Depth of Field

可以将景深用于创建的任意照相机。若要使用景深，请执行以下操作：

1. 在“照相机定义”对话框中的“景深”部分，选中“启用”。将启用景深控件。

2. 选择“焦点限制”，以提供远/近焦平面位置，或者选择“光圈档”，以指定照相机光阑值和焦平面位置。

3. 指定相应方法的景深参数。对于“焦点限制”，指定远/近焦平面位置。对于“光圈档”，提供光圈档设置和焦面位置。

4. （可选）可以选中“将焦平面链接到照相机目标”，这有两个优点：

   • 焦面将保持相对于目标定位。如果编辑照相机目标，则照相机保持在相对于它的焦点上。
   • 可以为照相机目标制作动画。其结果是一个活动景深，可提供极佳的动画效果。
