通过“加厚/偏移”命令,您可以为零件或缝合曲面的面增加或减少厚度、从零件面或曲面创建偏移曲面或者创建新实体。
单击“三维模型”选项卡
“修改”面板
“加厚/偏移”
。
在面包屑导航的右侧,指定输出类型:“实体”
。
指定“输入几何图元”。单击“选择面”,然后选择现有面或曲面。

在“行为”部分中,指定...
方向:从“内部”
、“外部”
或“中心”
中进行选择。
距离:指定偏移的厚度或距离。
如果需要,请单击箭头以使用“测量”命令、“显示尺寸”或选择最近使用的值。
自动过渡:如下所示,此选项可以自动移动相邻的相切面,还可创建新过渡(如果需要)。当为“加厚”操作选择了实体面时并且厚度沿正向或负向方向延伸时,可以使用自动过渡,但是,当在两个方向上的加厚厚度相等时,则不能使用自动过渡。

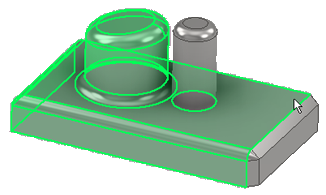

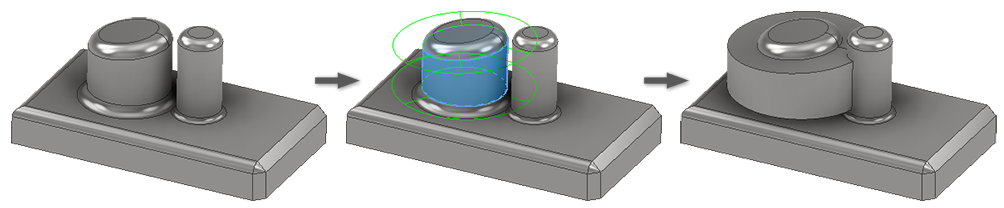

自动过渡关:

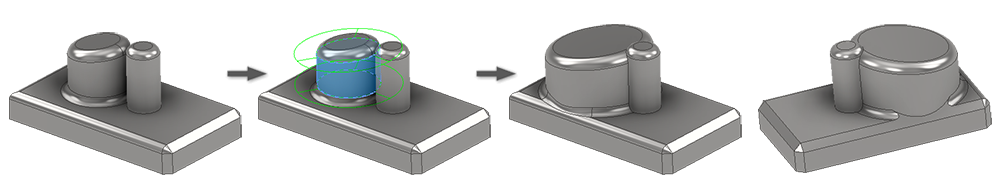

自动过渡开:

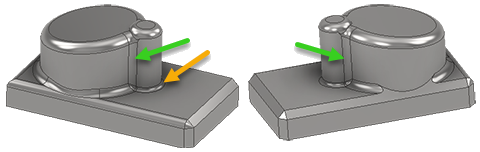

请注意,较小的圆柱体在其底部没有圆角。这会限制创建的过渡的范围。若要过渡到较小圆柱体,请在圆柱体与其底部的特征之间放置圆角。过渡圆角使用输入几何图元底部的圆角半径。

在“输出”部分(使用“自动过渡”时不可用)中,指定结果:
布尔(实体)
求并。将加厚特征创建的体积添加到实体零件。
剪切。将加厚特征创建的体积从实体零件中删除。
求交。根据加厚特征和实体零件的公共体积部分创建新特征。未包含在公共体积内的材料被删除。
新建实体。创建一个新实体。如果加厚操作是零件文件中的第一个实体特征,则该选项为默认选择。选择该选项可在包含实体的零件文件中创建新实体。每个实体均为与其他实体分离的独立的特征集合。实体可以与其他实体共享特征。如果需要,可以重命名实体。
实体:文件中有多个实体,单击选择器,以及选择参与体时会显示。
在“高级特性”部分中,指定是否以及如何计算近似值:
在“更多”选项卡中,如果需要,选择“创建竖直曲面”。
“创建竖直曲面”可创建将偏移面连接到原始缝合曲面的竖直面或“侧”面。竖直曲面仅在内部曲面的边处创建,而不会在曲面边界的边处创建。
单击“确定”创建特征,或单击“应用”创建特征并继续创建其他加厚特征。
单击“三维模型”选项卡
“修改”面板
“加厚/偏移”
。
在面包屑导航的右侧,指定输出类型:“曲面”
。
指定“输入几何图元”。单击“面”选择器,然后选择现有的实体面或曲面。
“缝合曲面选择”选项(仅适用于曲面),通过一次单击选择一组连接的曲面。切换此选项时,将清除选择集。在“行为”部分中,指定...
方向:从“内部”
、“外部”
或“中心”
中进行选择。
距离:指定偏移距离。
如果需要,请单击箭头以使用“测量”命令、“显示尺寸”或选择最近使用的值。
在“输出”部分中,指定:
移动曲面。移动现有曲面,包括创建侧曲面以连接偏移曲面与原始缝合曲面。侧曲面仅在内部曲面的边处创建,而不会在曲面边界的边处创建。
新建曲面。在指定距离处创建偏移曲面。在“高级特性”部分中,指定是否以及如何计算近似值:
单击“确定”创建特征,或单击“应用”创建特征并继续创建其他加厚特征。
