关于螺纹数据电子表格

Thread.xls 文件位于 Design Data 文件夹中，用于为孔和螺纹命令提供数据。

应用程序选项和/或项目设置可能影响该文件的位置。

Clearance.xls 文件与 Thread.xls 文件位于相同的文件夹中，用于管理间隙数据。编辑这两种 xls 文件遵循同样的规则。

Thread.xls 电子表格包含使用以下两种格式之一的各种工作表：平行螺纹类型或锥角螺纹类型。这些工作表包含了一些常用行业标准的螺纹类型和标准的螺纹孔尺寸。您可以编辑工作表来：

更改排序顺序。
修改自定义螺纹规格。
修改自定义螺纹类型名称。
添加自定义螺纹类型或配合孔类型。

建议您不要删除螺纹类型或行。如果 iPart 或资源中心试图实例化的零件需要已删除的数据，则此操作可能失败。

注意：若要在 Autodesk Inventor 中创建螺纹孔或配合孔以及添加新的螺纹或配合类型，需要使用 Microsoft Excel。

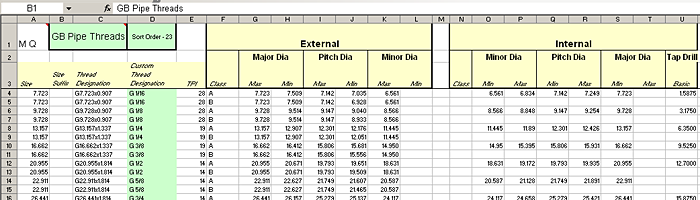

平行螺纹类型工作表的格式

最上面三行包含列标题和其他常规数据。此区域中的重要单元包括：

此单元用于指明孔和螺纹特征如何使用此工作表。

I 表示工作表中的距离数据以英寸为单位。必须填写 I 或 M。
M 表示工作表中的距离数据以毫米为单位。必须填写 I 或 M。
N 表示工作表只包含内螺纹数据。可以使用 X 或 N。当省略 X 和 N 时，工作表对内外螺纹均可用。
P 表示 E 列是螺纹的节距。必须填写 P 或 Q。
Q 表示 E 列是每英寸螺纹圈数 (TPI)。必须填写 P 或 Q。
X 表示工作表只包含外螺纹数据。可以使用 X 或 N。当省略 X 和 N 时，工作表对内外螺纹均可用。

B1/C1

这些合并的单元包含孔和螺纹对话框中显示的自定义螺纹类型名称。与工作表选项卡上的名称不同，您可以自定义该螺纹类型名称以满足不同语言或公司的要求，而不会影响交换设计数据的功能。

该单元包含排序顺序编号，用于确定对话框中螺纹类型列表顺序。无需按顺序排列编号。编号较低的螺纹类型放置在排序顺序编号较高的螺纹类型上方。

包含螺纹数据的区域从第四行开始。包含螺纹数据的列被分为三部分：

A-E 列包含内外螺纹的公共数据
F-L 列包含特定于外螺纹的数据
N-U 列包含特定于内螺纹的数据

以下列出了各列及其内容：

A	将螺纹的公称直径尺寸指定为十进制值。
B	将螺纹的公称直径尺寸指定为可选的字符串值，该值可以附加到 A 列中的值并显示在“孔”对话框中。
C	指定螺纹规格，该规格是识别特定螺纹的关键字。
D	指定在对话框中（也可以在孔和螺纹注释中）显示的自定义螺纹规格。可以自定义该值而不影响孔或螺纹特征。但是，如果多个行包含相同的螺纹规格，则这些行必须具有相同的自定义螺纹规格。
E	指定螺纹的轴距。如果单元 A1 包含字母 P，则该列将显示螺距值；如果单元 A1 包含字母 Q，则该列将显示每英寸螺纹圈数 (TPI) 值。
F	指定外螺纹的公差类别，公差类别表示尺寸可变性。类别也是一个关键字。
G 和 H	分别指定外螺纹大径的最大值和最小值，大径是接触到外螺纹顶部的虚拟圆柱的直径。
I 和 J	分别指定外螺纹中径的最大值和最小值，中径是螺纹和间隙宽度相等处的虚拟圆柱的直径。
K 和 L	分别指定外螺纹小径的最大值和最小值，小径是接触到外螺纹底部的虚拟圆柱的直径。
N	指定内螺纹的公差类别（这是一个关键字）。
O 和 P	分别指定内螺纹大径的最大值和最小值，大径是接触到内螺纹底部的虚拟圆柱的直径。
Q 和 R	分别指定内螺纹中径的最大值和最小值，中径是螺纹和间隙宽度相等处的虚拟圆柱的直径。
S 和 T	分别指定内螺纹小径的最大值和最小值，小径是接触到内螺纹顶部的虚拟圆柱的直径。
U	指定内螺纹的攻丝底孔直径，该值是孔的建议攻丝底孔直径。

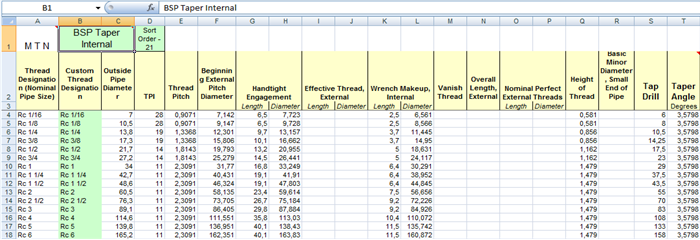

锥螺纹类型工作表的格式

最上面三行包含列标题和其他常规数据。此区域中的重要单元包括

此单元用于指明孔和螺纹特征如何使用此工作表。

I 表示工作表中的距离数据以英寸为单位。必须填写 I 或 M。
M 表示工作表中的距离数据以毫米为单位。必须填写 I 或 M。
N 表示工作表只包含内螺纹数据。可以使用 X 或 N。当省略 X 和 N 时，工作表对内外螺纹均可用。
T 表示工作表包含锥螺纹。所有锥工作表都必须具有此字符。
X 表示工作表只包含外螺纹数据。可以使用 X 或 N。当省略 X 和 N 时，工作表对内外螺纹均可用。

B1/C1

这些合并的单元包含对话框中显示的自定义螺纹类型名称。与工作表选项卡上的名称不同，您可以自定义该螺纹类型名称以满足不同语言或公司的要求，而不会影响交换设计数据的功能。

包含螺纹数据的区域从第四行开始。以下列出了各列及其内容：

A	指定螺纹规格（也称为螺纹的公称尺寸）。这是识别螺纹选择的关键字。
B	指定自定义螺纹规格，该规格在获取工程图中正确的螺纹编号时将十分有用。
C	指定外部管直径。
D	指定每英寸螺纹圈数 (TPI) 值。
E	指定螺距，该距离是指从一个螺纹上的一点到下一个螺纹上的对应点的距离（沿螺纹轴进行测量）。
F	指定外部中径的起始值。
G	指定手紧接合长度，该长度是指用手拧紧螺钉后内外锥螺纹之间的公称接合长度。
H	指定手紧接合位置处的中径。
I	指定有效的外螺纹长度。
J	指定大端处外螺纹的有效直径（中径）。
K	指定内锥螺纹的扳手装配长度。
L	指定内锥螺纹的扳手装配长度的小端的中径。
M	指定外锥螺纹的没影长度。
N	指定外锥螺纹的总长度。
O	指定理想公称外锥螺纹的长度。
P	指定理想公称外锥螺纹的中径。
Q	指定螺纹高度。
R	指定管小端处的基本小径。
S	指定内锥螺纹的攻丝底孔直径。
T	将扫掠斜角指定为夹角（以度为单位）。
