为样条曲线添加工程图尺寸

1. 在功能区上，单击“标注”选项卡 “尺寸”面板 “尺寸”。

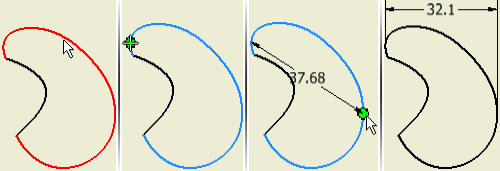

2. 在图形窗口中单击鼠标右键，确保在“捕捉设置”关联菜单中选中“样条线上的极值点”。

3. 在图形窗口中，选择样条曲线几何图元。

4. 在样条曲线上移动光标。端点与 X 和 Y 最小值/最大值点是可选的点。

5. 选择点以标注尺寸，并移动光标以放置尺寸。单击以在所需位置放置尺寸。

向样条曲线上的任意点添加尺寸

1. 单击“工具”选项卡 “选项”面板 “应用程序选项”。在“草图”选项卡上的“显示”区域中，验证是否启用了草图轴。

2. 保存您的设置并关闭“应用程序选项”。

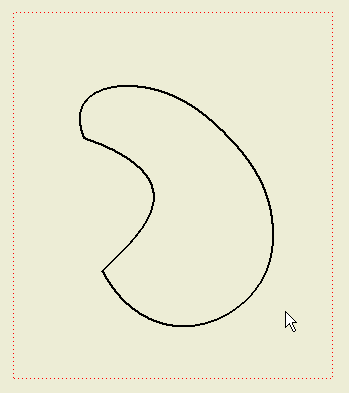

3. 在包含要标注尺寸的样条曲线几何图元的工程视图内部进行选择。



4. 在功能区上，单击“放置视图”选项卡 “草图”面板 “创建草图”。

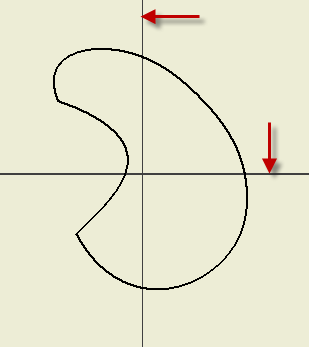

5. 如果您已经启用了草图轴，则草图轴线会显示在视图中，如下图所示。如果这些线不可见，请撤消并重试。



6. 在功能区上，单击“草图”选项卡 “创建”面板 “投影几何图元”。

7. 选择要投影的样条曲线几何图元。完成时，单击鼠标右键并选择“完成”。

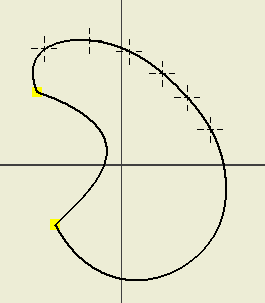

8. 单击“草图”选项卡 “创建”面板 “点”。根据需要向样条曲线添加点。



9. 单击“草图”选项卡 “约束”面板 “尺寸”。根据需要，向样条曲线上的点添加尺寸。



10. 选择“完成草图”以退出。草图尺寸将不再可见。

检索样条曲线草图尺寸

1. 在视口内单击鼠标右键，并从关联菜单中选择“检索尺寸”。

2. 在“检索尺寸”对话框中，确保启用了“选择特征”。

3. 在浏览器中，展开包含草图的视图，并选择草图。

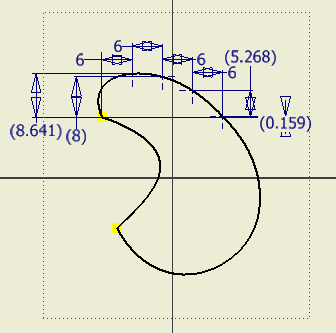

4. 视图中会显示草图尺寸。在该对话框中，选择“选择尺寸”并选择单个尺寸，或使用交叉窗口来选择多个尺寸。



5. 完成时，单击“应用”或“确定”来结束命令。

6. 如果需要，则应用尺寸格式。
