使用定位器的步骤

创建边锁

定位边锁

一般来说，公锁会附着到顶板的底面上。母锁会附着到底板的顶面上。若要附着边锁，请先定义基础面、参考面、距离和偏移。

基础面 模架板的顶面或底面，可确定分型面的位置。
参考面 边锁将附着到的面。

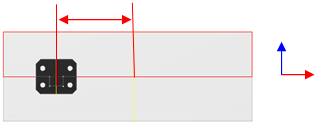

距离参考面的中心和边锁的中心之间的度量。

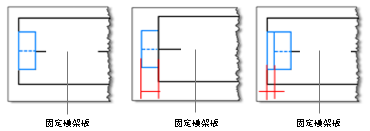

偏移边锁将嵌入模板的距离。负值表示边锁位于模架板外部，正值表示边锁嵌入模架板中。

在“模具部件”选项卡中，单击“定位器”。
在“定位器”对话框中，从“类型”下拉框中选择斜面定位器的类型。

注意：在选择框中，从“类别”下拉列表中选择“边锁”。
在图像旁边的表中，修改参数。
单击“基础面”，然后在图形窗口中，选择要对齐的模板的顶面或底面。
单击“参考面”，然后在图形窗口中，选择与基础面垂直的面。
在“定位器”对话框的“放置”中，输入值以放置零部件：
- 第一个值相对于参考面的中心调整边锁的位置。
- 第二个值调整与参考面的偏移。
若要放置对称边锁，请选择“对称放置”。
单击“确定”或“应用”。

创建斜面定位器

定位斜面定位器

一般来说，公锁会附着到目标顶板的底面上。母锁会附着到目标底板的顶面上。在附着斜面定位器之前，请先确定基础面、参考 1、参考 2 以及是否要旋转斜面定位器。

基础面 模架板的顶面或底面，或者型芯和型腔的面。这设定了分型面的位置。
参考 1 面上最靠近斜面定位器位置的两条边中的第一条边。
参考 2 面上最靠近斜面定位器位置的两条边中的第二条边。
旋转要将斜面定位器旋转的角度。只能用于条状锥形斜面定位器。

在“模具部件”选项卡中，单击“定位器”。
在“定位器”对话框中，从“类型”下拉框中选择斜面定位器的类型。

注意：在选择框中，从“类别”下拉列表中单击“斜面定位器”。
单击“锁定模架”或“锁定型芯和型腔”，以指定是否使用斜面定位器来对齐模架或者型芯和型腔。
在零部件图像旁边的表中，修改参数。
单击“基础面”，然后在图形窗口中，选择要对齐的模板的顶面或底面。
单击“参考 1”，然后在图形窗口中，选择基础面的一条边。
单击“参考 2”，然后在图形窗口中，选择基础面的另一条边，此边垂直于第一条参考边。
若要在图形中定位零部件，请单击尺寸线，然后在“编辑”框中输入一个值。
对于条状锥形斜面定位器，请单击“旋转”来定义斜面定位器的旋转。
若要放置对称斜面定位器，请选择“对称放置”。
单击“确定”或“应用”。

编辑定位器

在“模具设计”浏览器中的“定位器”下，在“边锁”节点上或“斜面定位器”节点上单击鼠标右键，然后单击“编辑特征”。
在“定位器”对话框中，修改参数。
单击“确定”。

删除定位器

在“模具设计”浏览器中的“定位器”下，在“边锁”节点上或“斜面定位器”节点上单击鼠标右键，然后单击“删除”。
