设计机构

介绍可用于评估包含移动零件的机械设计的工具

机构定义为具有一个或多个移动零件的设计。Inventor 提供多个工具帮助您创建和评估机械设计。

使用二维零件草图中的草图块来创建机构的图表布局。创建柔性的嵌套块并应用草图约束来定义子部件运动。将草图块衍生到零部件文件并创建其他特征以开发三维模型。零部件仍然与其对应的块相关联，并进行更新以反映块形状中的任何更改。

用于评估机构的工具

使用以下工具评估三维环境中的机构：

• 制作部件约束动画并启用碰撞检测以决定精确的接触点。例如，制作角度约束动画以评估接触发生前的运动范围。

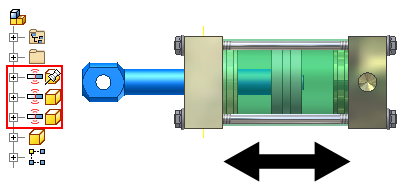

• 创建接触集合并根据需要添加成员以仿真零部件之间的实际接触并决定运动范围。

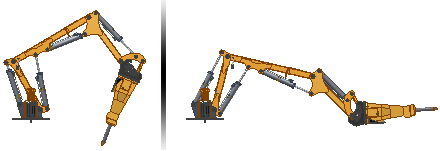

• 使用位置表达将机构保存为多种状态，例如最大拉伸和最小拉伸。

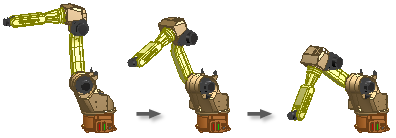

• 使用 Inventor Studio 制作同时发生或相续发生的运动的动画。



• 使用运动仿真环境计算位移、速度、加速度和反作用力，不需要物理样机成本。

• 使用应力分析环境执行有关数字样机的结构静态和模态应力分析研究。
