创建延伸分型面的步骤

“延伸分型面”命令通过沿选定面和边的切线或规则进行延伸，创建、编辑或删除分型面。

通过延伸创建分型面

1. 在“型芯/型腔”选项卡中，单击“延伸分型面”。

2. 在对话框中，选择切线或规则“延伸类型”。

3. 在图形窗口中，选择塑料零件上所需的面。



4. 在图形窗口中，选择塑料零件上所需的边。（可选）选择“自动链选边”。

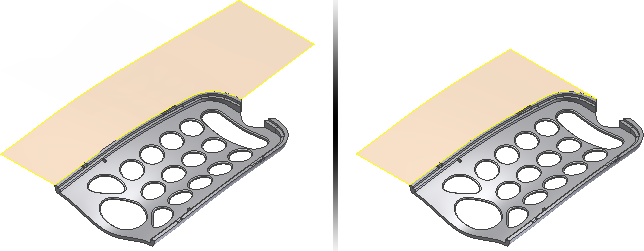

5. 单击“应用”创建分型面。下图在左侧显示切线曲面，在右侧显示规则曲面。



编辑延伸的分型面

1. 在“模具设计”浏览器中的“分型面”下，在“延伸分型面”节点上单击鼠标右键，然后单击“编辑特征”。
2. 在“延伸分型面”对话框中，修改参数。
3. （可选）在零件上选择一个新的面和边。
4. 单击“确定”。

删除延伸的分型面

• 在“模具设计”浏览器中的“分型面”下，在“延伸分型面”节点上单击鼠标右键，然后单击“删除”。
