在钣金上使用切割的步骤
可以指定法向切割或冲裁贯通折弯。也可以在草图中投影展开的几何图元。
新特性：2025
为方便起见，还可以在草图中投影展开的几何图元。

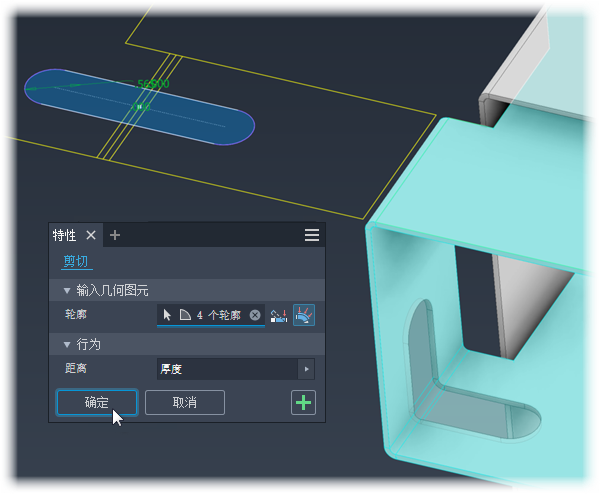

展开切割特征的草图几何图元
在创建截面轮廓草图以用于冲裁贯通折弯的切割特征时，在草图中使展开几何图元投影是很有用的。此命令将沿可用于标注草图的折弯线投影展开的面。
- 选择平面来启动草图。
- 使用“投影展开模式”（使用“投影几何图元”和“投影剖切边”命令）来选择最初选定的草图面旁边的面。
- 使用草图“切片观察”选项来删除草图平面中的折叠模型几何图元。

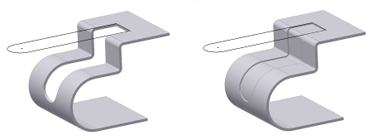

应用冲裁贯通折弯
在功能区上，单击“钣金”选项卡
“修改”面板 “切割”
。在特性面板中，对于“输入几何图元”，“截面轮廓”选择器处于活动状态，如果只有一个截面轮廓，系统会自动选择它。
- 如果有多个截面轮廓，请单击“截面轮廓”选择器（如果它未处于活动状态），然后选择要切割的一个或多个截面轮廓。
- 如果该零件文件中存在多个实体，单击“实体”选择器以选择参与的实体。
在“截面轮廓”选择器旁边，单击
“冲裁贯通折弯”。切割特征将拉伸到指定的距离，厚度为默认值，并垂直于受影响的面绕过折弯，同时保持草图几何图元参数不变。在展开模式中，切割与草图截面轮廓匹配。如果需要其他切割特征并且截面轮廓已准备就绪，请单击“确定”或
“应用”。

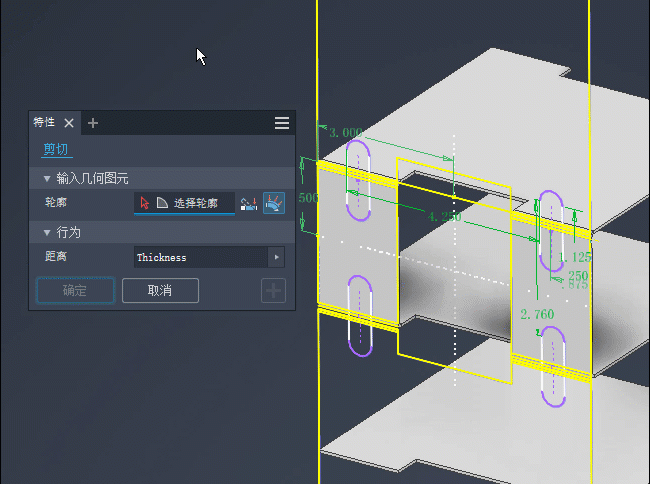

应用垂直于草图面的切割
在功能区上，单击“钣金”选项卡
“修改”面板 “切割”。在特性面板中，对于“输入几何图元”，“截面轮廓”选择器处于活动状态，如果只有一个截面轮廓，系统会自动选择它。
- 如果有多个截面轮廓，请单击“截面轮廓”选择器（如果它未处于活动状态），然后选择要切割的一个或多个截面轮廓。
- 如果该零件文件中存在多个实体，单击“实体”选择器以选择参与的实体。
在“截面轮廓”选择器旁边，单击
“法向切割”。在“行为”下，选择创建所需的切割特征需要的选项：

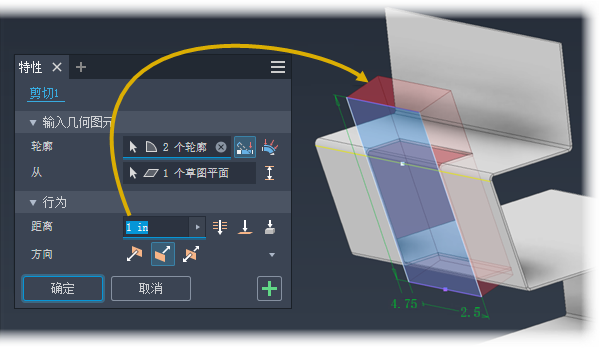

距离。确定切割的深度。默认方法将创建垂直于草图平面的切割。在“距离”字段的右侧，单击要用来定义距离的方法。切割特征结果预览显示为红色。
指定切割特征的距离。

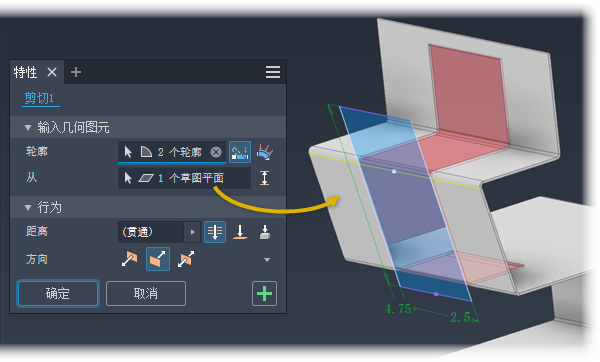

贯通：在指定的方向上穿过所有特征和草图拉伸切割截面轮廓。

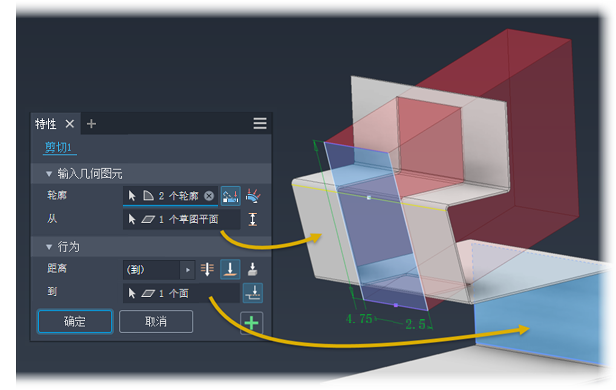

到：将切割截面轮廓拉伸到选定的面或工作平面。（您可以在延伸到终止平面以外的面上终止切割。）在部件中，面或平面可以在其他零件上。指定切割是否延伸到选定平面之外。

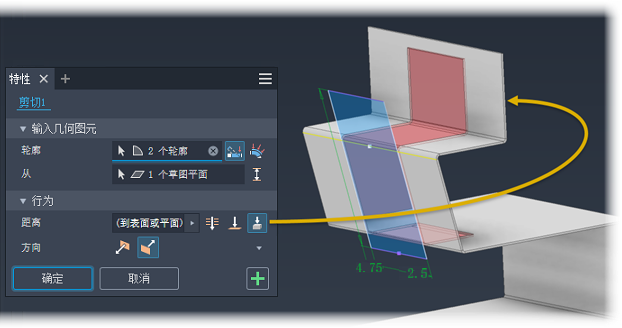

到下一个：选择要在其上终止指定方向上拉伸的下一个可能的面或平面。使用此选择器可拾取要在其上终止切割的实体或曲面并确定方向。
指定距离的其他方法可从选择器弹出菜单进行访问，包括：
- 测量。使用由用于切割厚度的两个点或一条边定义的距离。
- 选择特征尺寸标注。显示用于选定特征的尺寸。使用由所选尺寸确定的距离作为切割厚度。
- 列出参数。显示文件中定义的参数的列表。可以选择其中一个参数作为切割厚度。
草图平面指定了方向。草图平面方向有以下选项：
。将默认设置中的切割方向反向。当在参考平面上创建切割草图时，该选项十分有用。在钣金平板中创建草图时，不会删除材料。
。从选定草图的平面向零件的材料厚度删除材料。默认方向。
。将切割草图定义为切割厚度的中间平面。当在参考平面适当的位置上创建切割草图时，此操作十分有用。提示：如果切割特征没有预览，请尝试选择其他方向选项。

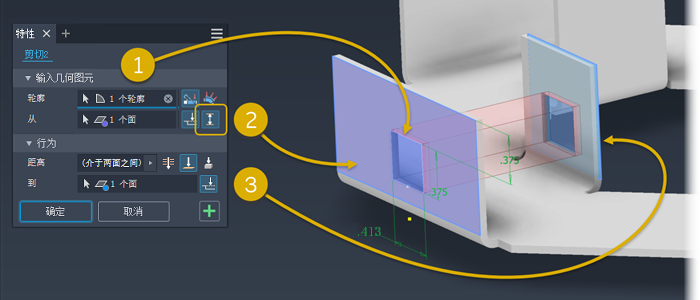

在两个面之间切割的步骤
单击“截面轮廓”选择器（如果尚未处于活动状态），然后选择一个或多个截面轮廓。
在“从”选择器的右侧，单击
“介于两面之间”，然后选择切割特征的起始面。“距离”参数将更新，以显示选择了“介于两面之间”。注意：如果“从”面与切割截面轮廓不直接相符，则“延伸面到起始特征”选项将处于启用状态。如果未处于活动状态，请单击“到”选择器，然后选择切割特征将在哪个面上终止。
注意：如果“到”面与切割截面轮廓不直接相符，则“延伸面到结束特征”选项将处于启用状态。单击“确定”以创建切割特征。
