通过在某个面的边或边回路上添加钣金平板和折弯来定义凸缘。

除非更改基本形状参数的选项，否则将使用展开、折弯和拐角的默认设置创建凸缘。

访问

功能区：“钣金”选项卡 “创建”面板 “凸缘”

“形状”选项卡

指定边、角度、半径、高度、根据其测量高度的基准和折弯相对于边的位置。

边

指定应用于凸缘的一条或多条边，或由选定面周围的边回路定义的所有边。

边

指定应用于凸缘的一条或多条独立边。

回路

指定一个边回路，然后将凸缘应用于选定回路的所有边。

凸缘角度

值选项：相对于包含选定边的面定义凸缘角度。该字段将接受数字输入、公式、参数或测量值。“按参考”选项：定义凸缘的角度以匹配选定的面或平面。

折弯半径

定义了凸缘与包含选定边的面之间的折弯半径。值默认为在“钣金样式”对话框中定义的名为 BendRadius 的系统参数。该字段将接受数字输入、公式、参数或测量值。

高度范围

指定是按特定距离还是通过选择到几何图元来定义凸缘的高度。

“到”选项使用以下方法来计算终止方式。

1. 距离间隙
2. 参考点
3. 计算的距离
4. 平行于基准面的平面
5. 基准面

对于凸缘高度，请输入值并接受数字条目、公式、参数或测量值。您也可以选择几何图元，然后输入偏移值，以便通过零件上的其他几何图元的位置来确定凸缘。

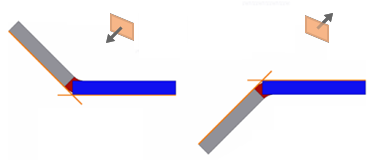

• 翻转方向 将指定的高度定义为“距离”时可用。

下图显示了选择“反向”的结果。

高度基准选项

从两个外侧面的交线

从外侧面的交线测量凸缘高度。下图中，橙色的直线表示外侧面。

从两个内侧面的交线

从内侧面的交线测量凸缘高度。下图中，橙色的直线表示内侧面。

从相切平面

测量平行于凸缘面且与折弯相切的凸缘高度。下图中，橙色的直线表示垂直于凸缘面的折弯切线。

对齐/正交

指定高度测量是与凸缘面对齐还是与基础面正交。按该控件可启用正交模式。下图中，左侧的测量是对齐的，而右侧的测量是正交的。

凸缘角度选项

选择“按值”以输入角度值。选择“按参考”以选择平面、平曲面或基准或工作平面，使角度与所选项匹配。

折弯位置选项

指定相对于包含选定边或面的范围定位折弯的位置。

参考平面内

定位凸缘的外部面使其保持在选定边或面拥有的面范围之内。下图中，橙色的直线表示相对于外表面和选定边定位折弯的方式。

按参考：

从相邻面折弯

在选定面的边开始弯曲。下图中，橙色的直线表示凸缘折弯开始的位置。如果“凸缘角度”设置为“按参考”，则不可用。

参考平面外

定位凸缘的内部面，使其保持在选定边或面拥有的面范围之外。下图中，橙色的直线表示相对于内表面和选定边定位折弯。

 与相邻面相切

将折弯定位在与选定边相切的位置。下图中，橙色的直线表示相对于选定边的折弯相切条件。如果“凸缘角度”设置为“按参考”，则不可用。

（更多）

指定凸缘的范围。

边

创建选定面的边全长的凸缘。

宽度

从现有面的边上的单个选定顶点、工作点、工作平面或平面的指定偏移量，来创建指定宽度的凸缘。根据需要，指定凸缘为居于选定边中点的特定宽度。

偏移

从现有面的边上的两个选定顶点、工作点、工作平面或平面，来创建凸缘偏移量。

从表面到表面

创建通过选择现有零件几何图元（顶点、工作点、工作平面或与定义边相交的平面）定义其宽度的凸缘，该几何图元定义了凸缘的自/至范围。

旧方法

在使用 R2009 版或更新版本创建的零件中，该选项默认处于取消选中状态。选中该选项后，它将禁用对折弯定位和测量提供更多控件的新功能。当对使用 R2009 之前的版本创建的钣金零件的凸缘特征进行编辑时，该选项默认处于选中状态。可以使用创建特征时处于激活状态的控件来编辑该特征。根据需要，取消选择该选项以获得当前版本中提供的全部控件。
