在工程视图上添加或编辑倒角注释的步骤

修改文本描述、精度和公差值、指引线格式和其他详细信息。

使用“倒角”命令向工程视图添加倒角注释。

可以在线性模型边或草图直线上放置倒角注释。倒角计算需要的参考线必须是与该倒角具有共同端点或相交的线性模型边或草图直线。 倒角注释可以附着到视图和草图倒角上。倒角边和参考边可来自不同实体、模型或草图，但必须属于同一视图。 在此示例中： D1 = 距离 1 D2 = 距离 2 A1 = 角 1 1 = 倒角边 2 = 参考边

如果倒角边被视图边界（打断视图、局部剖视图、剖视图或局部视图）所截，倒角注释将基于整条边。默认情况下，指引线将附着到可见边的中点。

倒角注释格式化与尺寸样式相关联，还与该尺寸样式引用的文本和指引线子样式的设置相关联。

添加倒角注释

1. 在功能区上，单击“标注”选项卡 “特征注释”面板 “倒角”。

2. 在工程图上，选择倒角模型或草图边。

3. 从模型或草图中选择与倒角具有共同端点或相交的参考线或边。不能选择平行线或垂线。

4. 单击以放置倒角注释。默认附着点为倒角的中点，但创建倒角注释后，可以单击该附着点，将该点拖动到同一视图的其他位置。

5. 继续创建和放置倒角注释，单击鼠标右键，然后选择“结束”退出。

	注意：对于使用模型边的倒角，如果几何图元遮挡了部分选定的倒角和参考边或者边被打断，则计算的倒角距离和边从模型边（而不仅仅是可见部分）衍生。倒角注释被约束在选定边的可见部分，但可以拖动到其他位置。

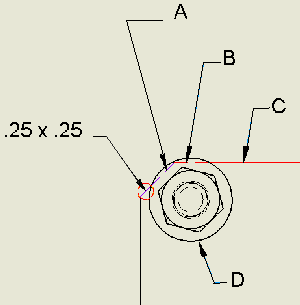

	在本例中：
	A	倒角边（隐藏部分）
	B	参考边（隐藏部分）
	C	参考边（显示部分）
	D	遮挡实体

编辑倒角注释

倒角注释格式化使用“尺寸”样式、“文本”子样式和“指引线”子样式中的设置。可以编辑倒角注释来更改其内容或格式。

1. 在倒角注释上单击鼠标右键，然后选择“编辑倒角注释”。

2. 在“编辑倒角注释”对话框中，单击编辑框以添加、删除或编辑文本。如果适用，可以在注释中添加堆叠文本。有关详细信息，请参见堆叠工程图中的文本的步骤。请键入正确的堆叠顺序，然后将其选中，单击鼠标右键，然后选择“堆叠”。如果启用了“自动堆叠”，将在用户键入带有有效堆叠触发的分数并在其后跟有中性字符时，自动堆叠该分数。

3. 在“值和符号”框中：

   • 单击倒角类型以在编辑框中添加参数。例如，“距离/角度”倒角在编辑框中添加 X 。
   • 单击箭头以添加列表中的符号。

4. 单击“精度与公差”以更改设置。在“精度与公差”对话框中，根据需要修改设置，然后单击“确定”关闭对话框。

5. 单击“确定”关闭“编辑倒角注释”对话框。

注意：可以单击倒角文本，将其拖动到新位置，但不能从其边上拆离倒角注释。尺寸界线偏移和超出量格式由与激活的尺寸样式关联的指引线样式指定。

向倒角注释添加顶点或指引线

在倒角注释上单击鼠标右键，然后选择“添加顶点/指引线”。 在倒角文本和默认指引线位置的对面，单击以开始一条新指引线。 如果适用，可单击以在指引线中添加拐角，单击鼠标右键，然后选择“结束”。

编辑倒角注释文本

“文本格式”对话框提供的文本编辑功能比“编辑倒角注释”对话框中的多。

1. 在倒角注释上单击鼠标右键，然后选择“文本”。

2. 在“文本格式”对话框中，使用文本命令修改注释，例如：

   • 更改字体、字号、粗体、斜体和下划线属性。
   • 更改行间距、对齐方式或拉伸。
   • 更改注释内容。
   • 如果适用，可以在注释中添加堆叠文本。有关详细信息，请参见堆叠工程图中的文本的步骤。请键入正确的堆叠顺序，然后将其选中，单击鼠标右键，然后选择“堆叠”。如果启用了“自动堆叠”，将在用户键入带有有效堆叠触发的分数并在其后跟有中性字符时，自动堆叠该分数。

3. 单击“确定”关闭对话框。

显示或隐藏换算单位尺寸

倒角注释既可以使用基本测量单位显示尺寸值，也可以使用换算测量单位显示尺寸值。编辑尺寸样式以更改设置。

尺寸样式如何影响倒角注释格式化？
