从电子表格链接数值参数的步骤

创建、链接、嵌入和编辑参数电子表格。

如果在许多模型中使用相同的参数，则可以在 Microsoft Excel 电子表格中定义这些参数。您可以从零件或部件模型中嵌入或链接到电子表格。在部件文件中，也可以链接到零件文件 (.ipt)。单击“链接”并选择所需的零件文件时，部件将与 .ipt 文件中导出的参数进行关联链接。

创建参数电子表格

• 在 Microsoft Excel 中，创建如下格式的电子表格：

  • 可以从电子表格中的任意单元格开始输入数据。如果数据不是在单元 A1 开始，当您链接或嵌入 Excel 文件时，请在 Inventor 中指定数据开始位置。如果您在单元中使用列标题名称，则不需要将该单元指定为数据开始位置。

  • 数据项可以按行或按列进行排列，但是必须按照正确的顺序：参数名称、值或表达式、度量单位、备注。

    注意：Excel 中的数据顺序与 Inventor“参数”对话框中的顺序不同。

  • 参数名称和值是必需的，其他选项是可选的。与参数名称和值关联的单元不能为空。

  • 如果没有指定参数的度量单位，使用该参数时将自动使用模型的默认单位。要创建参数而不指定单位，请在单位单元格中输入“UL”。

  • 可以在电子表格中包含列表头、行表头或其他信息，但是它们必须位于包含参数定义的单元格区域外。

链接或嵌入参数电子表格

创建并保存参数电子表格后，可以在任意零件或部件模型中使用它。

1. 在创建、链接、嵌入和编辑参数电子表格中打开模型文件。

2. 在功能区上，单击“管理”选项卡 “参数”面板 “参数”。

3. 在“参数”对话框中，单击“链接”按钮，以找到并选择电子表格。

4. 在“打开”对话框中，指定电子表格中参数数据的起始单元（不是列标题名称）。

5. 选择“链接”或“嵌入”。选择“链接”以在多个文件中共享相同的电子表格参数。选择“嵌入”以使用和编辑激活模型的电子表格参数，而不影响其他文件。

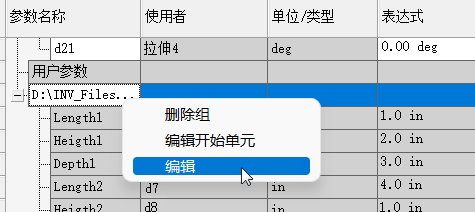

   注意：如果您在链接或嵌入文件时没有指定正确的起始单元，Inventor 将不显示行值。若要更改起始单元，请在“参数”对话框中的条目上单击鼠标右键，然后选择“编辑开始单元”。您也可以单击鼠标右键并选择“编辑链接”或“删除链接”以移除链接或嵌入的数据。

编辑参数电子表格

不能在“参数”对话框中编辑电子表格中的参数。如果链接了电子表格文件，可以在 Microsoft Excel 中打开并编辑电子表格。可以按照以下步骤对链接或嵌入的电子表格进行编辑。

1. 在创建、链接、嵌入和编辑参数电子表格中，打开使用该电子表格的模型。
2. 在浏览器中，展开“第三方软件”文件夹。
3. 双击要编辑的电子表格。电子表格将在 Microsoft Excel 窗口中打开，以便于用户编辑。
