创建要进行结构形状编写的零件

提供以下工作流以创建要进行结构形状编写的零件/iPart：

我们建议您在要编写的零件中仅包括拉伸特征。如果必须添加其他特征，请在编写之后创建。添加其他特征可能会导致不预期的结果。

注意：要确保大小成为零件/iPart 显示名称的一部分，请在需要时将大小添加至“库存名称”。“库存名称”包括资源中心库中的预定义结构形状和用户编写的形状中的结构件大小。

创建零件 － 自动修改

在创建零件或 iPart 以在结构件生成器中进行编写时，请使用拉伸特征，然后在“范围”中选择“求并”操作。稍后，在将编写命令应用于零件/iPart 时，会自动添加编写所需的工作面板和参数。

  1. 创建二维草图。在一个草图中包括所有必需特征，例如圆角、倒角、孔等。

  2. 添加所有必需尺寸和约束。

  3. 拉伸草图。使用“添加”作为“范围”操作。

  4. 如果需要，请先将零件变为 iPart，再启动编写过程。要编写 iPart，请将拉伸特征的长度参数添加至 iPart 表。

  5. 对零件/iPart 执行编写命令。

    系统将显示一个对话框，其中包含编写过程中自动修改零件的所有信息。

创建零件 － 包括造型要求

  1. 创建两个从 XY 平面偏移的工作平面。这些工作平面将用作起始工作平面和终止工作平面。

    “起始工作平面”偏移值为 0。

    “终止工作平面”偏移值为零件的基本长度。

  2. 创建另一个参数，并为其指定任意名称（例如 B_L），然后将其值设置为 1 英寸或公制标准的 10 毫米。

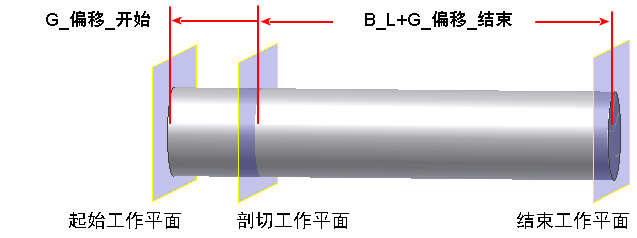

  3. 定义以下三个参数以标注这些平面之间的距离：

    G_L 是映射为类别参数所需的基本长度。将其设置为导出参数。

    G_OFFSET_START 标注起始平面和剖切平面之间距离，并且在结构件生成器中显示末端处理方式距离。在模型创建期间使用 0 作为设置。

    G_OFFSET_END 标注终止平面和剖切平面之间的距离减去 B_L 所得距离，并且在结构件生成器中显示末端处理方式距离。在模型创建期间使用 0 作为设置。

  4. 使用“从表面到表面”范围拉伸草图。

    • 在“拉伸”对话框中，单击“截面轮廓”，然后在剖切平面上选择草图。
    • 在“范围”中，选择“从表面到表面”。单击上选择箭头，然后选择“起始平面”。单击下选择箭头，然后选择“终止平面”。
    • 单击“确定”。

  5. 编辑参数。

    起始平面 - 将距离设置为 -G_OFFSET_START。

    终止平面 － 将距离设置为 B_L+G_OFFSET_END。

  6. 如果需要，请先将零件变为 iPart，再启动编写过程。若要编写 iPart，需要在 iPart 表中添加拉伸特征的长度参数 B_L。

  7. 对零件执行编写命令。在“参数映射”选项卡上，选择“B_L”作为“基本长度”。单击“确定”。

    使用所需的参数编写零件。将添加“联动长度”特征，并列在浏览器中。不显示包含其他修改信息的对话框。

注意：如果零件不符合建议的造型要求，则结构件生成器编写将自动修改拉伸特征，但其从属特征可能会出现问题。
