“编辑单位属性”参考

为以文本、形位公差符号和基准目标符号表示的度量单位设置数字信息格式。

访问：

选择现有的文本框、形位公差符号或基准目标符号。单击鼠标右键并选择“编辑单位属性”。

使用标准表示法

将度量单位的格式设置为由激活的标准样式指定的设置。

清除该复选标记可以更改选定文本框、形位公差符号或基准目标符号的设置。

基本单位

在所选文本框、形位公差符号或基准目标符号中更改数字信息基本度量单位的格式。
线性	设置度量单位。单击箭头并从列表中进行选择。
小数标记	指定用作小数标记的字符。单击箭头并从列表中进行选择。
单位字符串	在选定文本、形位公差符号或基准目标符号中的数值后显示基本单位类型。选中该框可显示单位类型，清除该复选标记则隐藏单位类型。
前导零	显示或抑制值中前导零的显示。选中该复选框将显示前导零，清除该复选标记则抑制其显示。
尾随零	显示或抑制值中尾随零的显示。选中该复选框将显示尾随零，清除该复选标记则抑制其显示。

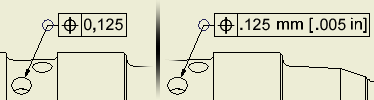

换算单位	显示或隐藏换算单位选中该复选框将显示换算单位；清除该复选标记则隐藏换算单位。
显示样式	设置换算单位的显示样式。单击箭头并从列表中进行选择。

换算单位

更改选定文本框、形位公差符号或基准目标符号中值的次级度量单位的格式。除非选中“显示换算单位”，否则无法使用该选项。注意：如果符号或文本框包含多个数值，那么只有第一个有效值接收换算单位表示法。
线性	设置度量单位。单击箭头并从列表中进行选择。
小数标记	指定用作小数标记的字符。单击箭头并从列表中进行选择。
单位字符串	在选定文本框、形位公差符号或基准目标符号中的数值后显示换算单位类型。选中该框可显示单位类型，清除该复选标记则隐藏单位类型。
前导零	显示或抑制前导零的显示。选中该复选框将显示尾随零，清除该复选标记则抑制其显示。
尾随零	显示或抑制尾随零的显示。选中该复选框将显示尾随零，清除该复选标记则抑制其显示。
精度	设置换算单位显示的十进制精度。单击箭头并从列表中进行选择。
