调整或锁定软管长度的步骤

创建软管管线后，可以通过更改软管管段的张力来编辑此软管和调整其长度，也可以锁定软管长度。

锁定软管长度的步骤

为了准确计算软管长度，您需要锁定软管长度，以避免在零部件移动或偏移时软管长度更改。锁定软管长度可防止软管由于自适应而改变长度。可以通过两种方法来锁定软管长度：直接使用“软管长度”对话框锁定软管长度，或者通过在图形窗口中为软管添加长度尺寸来锁定软管长度。

锁定软管长度后：

• 如果对节点位置进行了更改，软管长度值将不会更改。
• 无论使用了哪种拟合方式创建样条曲线张力，所使用的拟合方式将转换为最小能量方式。
• 仅可创建通用尺寸。
• 如果对几何图元进行更改后导致当前长度发生更改，则会生成违规错误。

从“软管长度”对话框锁定软管长度的步骤

1. 激活要调整的软管管线。
2. 在功能区上，单击“布线”选项卡 “管理”面板 “软管长度”。
3. 在“软管长度”对话框中，选择“锁定软管长度”。
4. 单击“应用”以应用更改。

使用“长度尺寸”命令锁定软管长度的步骤

1. 激活要调整的软管管线。
2. 在功能区 “三维草图”选项卡 “约束”面板 “通用尺寸” 上，
3. 为软管管线添加长度尺寸。

为软管管线添加长度尺寸会启用“软管长度”对话框中的“锁定软管长度”设置。

手动调整软管长度的步骤：

1. 激活要调整的软管管线。

2. 在功能区上，单击“布线”选项卡 “管理”面板 “软管长度”。

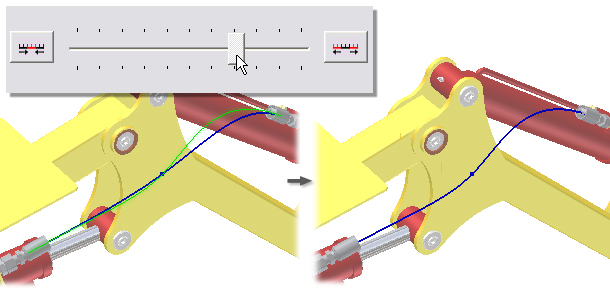

3. 在“编辑软管长度”对话框中，单击并拖动滑块以调整软管长度。该滑块可动态地调整软管的张力（刚度），这将影响激活的软管管段的长度。

   • 向左端拖动滑块可以增加张力，同时缩短软管管段。
   • 向右端拖动滑块可以减小张力，从而延长软管管段。
   注意：单击箭头可以按设置的增量增加和减小刚度。

4. 单击“应用”以应用更改。
