Inventor 浏览器

概述

1. 面板。通过拖动选项卡，可以在现有面板中移动、添加或删除每个面板。也可以并排、上下固定面板，或者单独取消固定和浮动面板，甚至可以将面板固定在 Inventor 的外侧。
2. 可关闭面板。
3. 可从隐藏的面板列表中添加新面板。
4. 用于切换搜索和过滤。
5. 用于访问显示设置。
6. 快速搜索字段可解析整个浏览器层次。
7. 可取消现有搜索，如果没有搜索处于激活状态，则关闭。
8. 显示激活的浏览器。通过一次单击，在模型和其他环境浏览器中切换。

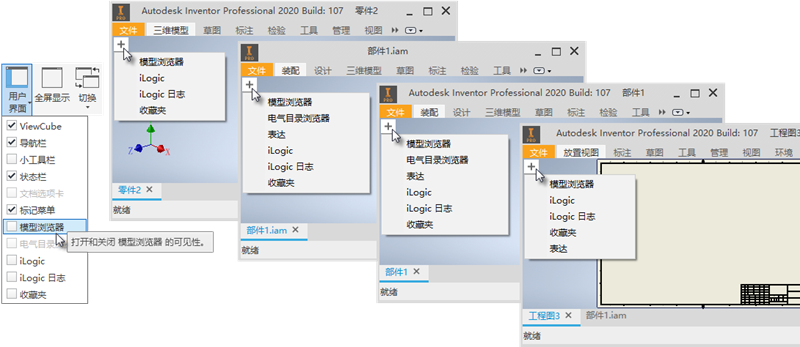

访问

无论何种文档类型，只要模型浏览器未显示，您就会在图形显示的左上方看到 图标。单击该图标可显示激活文档的可用浏览器面板。

也可以通过转至“视图”选项卡 “窗口”面板 “切换”下拉列表更改模型浏览器的可见性。

搜索详细信息

使用快速搜索字段查找：

• 文件节点，收拢和展开。

• 特征。

• 关系

• iProperty：一个图标将显示在包含匹配 iProperty 字段的搜索结果的旁边。将鼠标悬停在该图标上可显示信息。



• 实例特性：一个图标将显示在包含匹配 iProperty 字段的搜索结果的旁边。将鼠标悬停在该图标上可显示信息。



使用单个空格隔开关键字。

搜索过滤器

可以使用过滤器来快速仅显示特定节点并缩小搜索范围。

使用过滤器选项可以：

• 仅显示未读取的文件。
• 过滤器已过期的文件。
• 清除过滤器。

• 切换到不同的环境。
• 编辑零件。
• “在浏览器中查找”命令

在每一侧都显示括号的搜索图标 表示一个组。

节点重命名

可以重命名浏览器节点。单击一次以选择节点，然后再次单击以编辑文本。整个节点名称将处于选中状态，然后，您可以输入新名称。可以基于符号来更改名称，例如从小写字母更改为大写字母时就是这种情况。
