复制、移动或旋转二维草图几何图元
在 Inventor 草图中复制或移动几何图元时，可以选择一个或多个元素，然后为几何图元的新位置定义基准点。若要旋转几何图元，请选择元素，然后定义一个中心点。
“选项”面板）的“草图”选项卡中取消选中“捕捉到网格”。复制几何图元
在二维草图中，单击“草图”选项卡
“修改”面板 “复制”
。将打开“复制”对话框，并且默认情况下“选择”模式处于活动状态。
（可选）在“复制”对话框中，指定以下选项之一：
优化单个选择
在图形窗口中进行单个选择之后，自动切换到“基准点”模式。如果您仅修改一个选择，则选择该选项。
精确输入
调用“精确输入”工具栏，以便可以通过输入具体的 X 和 Y 坐标指定已修改几何图元的位置。
剪贴板 [Ctrl+C]
保存选定几何图元的临时副本，以便粘贴到其他草图中。
在图形窗口中选择要复制的几何图元。
- 单击以选择一个元素。
- 拖动以创建选择集。
- 单击鼠标右键，然后选择“全部选择”。
如果需要，请在“复制”对话框中单击“基准点”以切换到该模式。
在图形窗口中单击以设置基准点，或在“精确输入”工具栏中输入坐标。
在图形窗口中单击，或者使用“精确输入”工具栏设置端点。按 Backspace 键撤消操作。
移动光标时，动态预览用虚线表示原始几何图元，用实线表示复制的几何图元。
若要结束，请在“复制”对话框中单击“完毕”，单击鼠标右键并选择“完毕”，或者按 Esc 键。

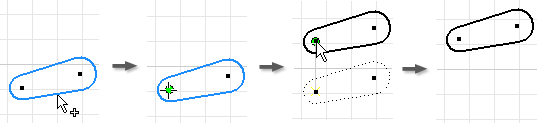

移动几何图元
- 在二维草图中，单击“草图”选项卡 “修改”面板 “移动”
。将打开“移动”对话框，并且默认情况下“选择”模式处于活动状态。 - （可选）在“移动”对话框中指定以下选项之一：
优化单个选择
在图形窗口中进行单个选择之后，自动切换到“基准点”模式。如果仅要移动一个选择，请选择此选项。
精确输入
调用“精确输入”工具栏，以便可以通过输入具体的 X 和 Y 坐标指定已修改几何图元的位置。
复制
移动选择的副本。
在图形窗口中选择要移动的几何图元。
- 单击以选择一个元素。
- 拖动以创建选择集。
- 单击鼠标右键，然后选择“全部选择”。
如果需要，请在“移动”对话框中单击“基准点”以切换到该模式。
在图形窗口中单击以设置基准点，或在“精确输入”工具栏中输入坐标。
在图形窗口中单击，或者使用“精确输入”工具栏设置端点。按 Backspace 键撤消操作。
移动光标时，动态预览用虚线表示原始几何图元，用实线表示移动的几何图元。
若要结束，请在“移动”对话框中单击“完毕”，单击鼠标右键并选择“完毕”，或者按 Esc 键。

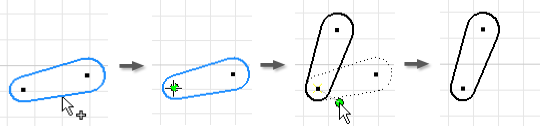

旋转几何图元
- 在二维草图中，单击“草图”选项卡 “修改”面板 “旋转”
。将打开“旋转”对话框，并且默认情况下“选择”模式处于活动状态。 - （可选）在“旋转”对话框中指定以下选项之一：
优化单个选择
在图形窗口中进行单个选择之后，自动切换到“中心点”模式。如果仅要旋转一个选择，请选择此选项。
精确输入
调用“精确输入”工具栏，以便可以通过输入具体的 X 和 Y 坐标指定已修改几何图元的位置。
复制
旋转选择的副本。
在图形窗口中选择要旋转的几何图元：
- 单击以选择一个元素。
- 拖动以创建选择集。
- 单击鼠标右键，然后选择“全部选择”。
如果需要，请在“旋转”对话框中单击“中心点”以切换到该模式。
在图形窗口中单击以设置中心点，或在“精确输入”工具栏中输入坐标。
在图形窗口中单击，或者使用“精确输入”工具栏设置端点。按 Backspace 键撤消操作。
移动光标时，动态预览用虚线表示原始几何图元，用实线表示旋转的几何图元。在“旋转”对话框中，“角度”值将动态更新。
在“旋转”对话框中，“角度”值将动态更新。
注意：还可以手动指定旋转角度。如果输入值，除非您更改该值或者在图形窗口中单击，否则它将保持固定不变。若要结束，请在“旋转”对话框中单击“完毕”，单击鼠标右键并选择“完毕”，或者按 Esc 键。
移动或旋转几何图元时更改约束行为
如果约束阻止您移动或旋转几何图元，Inventor 将打开一个对话框为您发出警告。您可以在“移动”或“旋转”命令对话框的展开区域中更改该默认行为。
- 若要在修改几何图元时放宽尺寸约束，请在“移动”或“旋转”对话框中单击“更多”
，然后选择一个选项以替代默认行为（提示）：
从不
不放宽尺寸。操作将遵守与选定几何图元关联的所有尺寸。如果操作失败，将会显示一个对话框。
如果无表达式
作为任何其他尺寸的函数的尺寸不会放宽。
始终
在操作完成后，将重新计算与选定几何图元关联的所有线性尺寸和角度尺寸。放宽选择以外的所有尺寸；忽略选择内部。
提示
（默认）如果操作失败，将会显示一个对话框，指出发生的问题并提供解决方案。
- 若要在修改几何图元时打断几何约束，请在“移动”或“旋转”对话框中单击“更多”，然后选择一个选项以替代默认行为（提示）：
从不
不会修改几何约束。操作将遵守所有现有的几何约束。如果操作失败，将会显示一个对话框。
始终
仅删除与选定几何图元关联的固定约束。除了以下项以外，将删除选定和未选定几何图元之间的约束。
- 除了平行、垂直和等等于约束外移动
- 除了等长约束外旋转
提示
（默认）如果操作失败，则将会显示一条消息，指出发生的问题。
