首先打开一个部件文件。
在功能区上,单击“设计”选项卡
“结构件”面板
“插入结构件”。
可选:
选择“复制特性”,然后选择要匹配特性和方向的成员。
选择保存的预设以配置结构件。
展开面板右上角的“高级设置”菜单。
记下选中的默认值并对设置进行任何所需更改。
设置几何图元输入类型:
若要选择二维/三维草图线或模型边,请设置“通过两个点指定结构件位置关”。
若要选择点,请设置“通过两个点指定结构件位置开”。
在图形显示中选择“输入几何图元”。
选择“输入几何图元”后,请使用显示控件设置缩放和视图方向。
如果需要,请单击“反向”以反转方向。
指定结构件:
类别
标准
系列
尺寸
材料
外观
(可选)选中“合并结构件”以选择多条边,然后将它们合并为一个结构件。
例如,可以选择两条边及它们之间的折弯。所产生的结果是一个沿着三个图元进行扫掠的结构件。
指定方向。
在显示中选择单选按钮以定位结构件。
可选:
通过在显示中拖动线性操纵器或在值框中输入数字来偏移结构件。
通过在显示中拖动角度操纵器或在值框中输入旋转角度来旋转结构件。
如果使用偏移值,您可以:

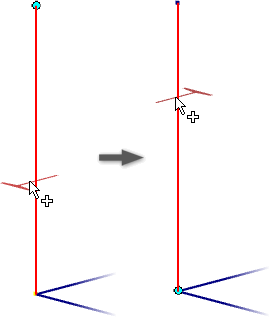

启用“绕选定点旋转”可使用单选按钮作为旋转中心。
禁用“绕选定点旋转”可使用源几何图元作为旋转中心。
访问结构件生成器教程的指导教程库。
