草图增强功能
了解草图环境的最新增强功能。
草图名称显示在“选择其他”结果中
使用“选择其他”时，结果中列出的草图对象包括使用它们的草图名称。此功能在零件、部件和三维草图中可用。

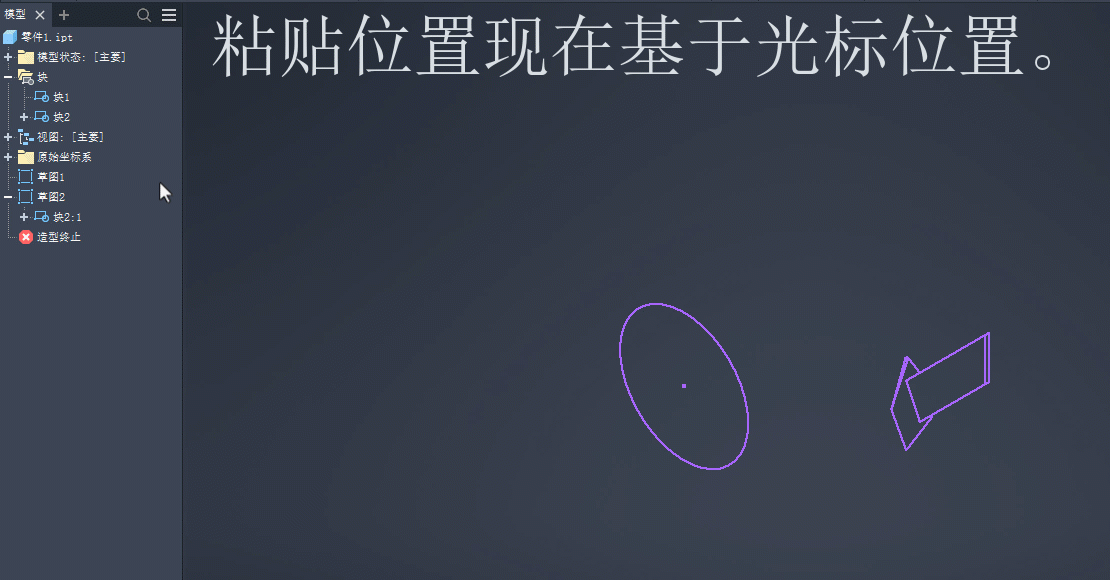

“粘贴草图几何图元”使用光标位置
当您复制并粘贴草图几何图元和草图块时，粘贴位置与光标位置相对应。选择集的中心将放置在光标位置。
窗选投影对象
在零件和部件环境中，现在可以在将对象的几何图元投影到草图时进行窗选。
窗选支持以下几何图元：
- 二维草图几何图元
- 三维草图几何图元
- 定位特征（例如，工作轴、工作点、工作平面）
- 边
- 面
- 顶点
请注意，窗选会导致重复投影草图几何图元，这可能会导致设计过程中出现问题。我们建议关闭草图或实体的可见性，以避免意外投影。

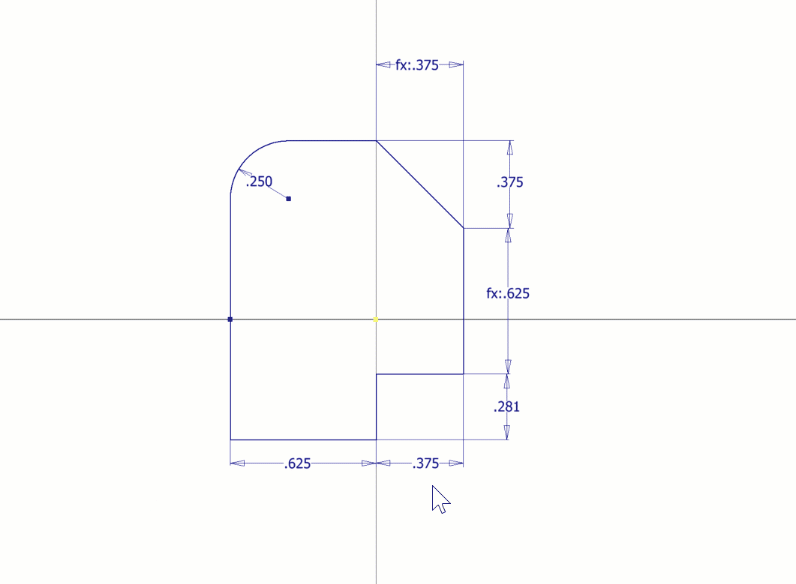

稳定草图尺寸放置
草图尺寸现在保留在相对于与其关联的几何图元的放置位置。
有关详细信息，请参见创建和编辑草图的步骤。
