工程图增强功能
查看工程图环境的增强功能。
基准指示器
现在可以删除基准指示器。如果尺寸使用基准指示器，则这些尺寸也将删除。在执行该操作之前，将显示提示，提醒您将删除尺寸。
删除与以下项一起使用的基准指示器：
- 同基准尺寸
- 孔参数表
- 或者，基准指示器本身

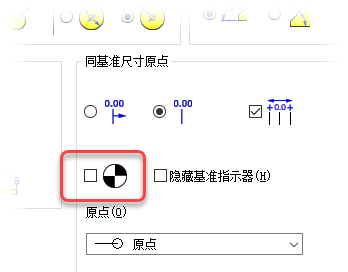

- 同基准尺寸集（如果“尺寸样式”
“选项”选项卡 “基准指示器”处于选中状态）。
有关详细信息，请参见基准指示器和更改基准指示器的位置、外观或删除基准指示器。
仅导出图纸图框内的内容
在 Inventor 工程图中，在图纸图框外创建视图和明细栏是很常见的做法。另存为 AutoCAD DWG 时，图纸中的所有内容都将导出，而导出为 PDF 时，图纸图框外的任何标注将被剪切，而不会包含在 PDF 中。在此版本中，“导出目标”对话框中添加了新的“仅图纸内容”选项，以便在导出为 DWG 时仅包含图纸图框内的内容。请注意，选择此选项后，如果整个对象的边框位于图纸内或部分位于图纸内，则将包含该对象。
有关详细信息，请参见将数据导出为 DWG 的步骤。
