模型状态简介

在此版本中添加了一个功能强大的新工作流，称为“模型状态”。通过模型状态，您可以在同一零件或部件文件中创建制造状态、简化级别等。

模型状态表示在 Inventor 中实现一些呼声最高的功能。您现在可以在单个文档中创建零件或部件的多种表达。这一新工作流为设计的工程策划、管理和制造提供了一种方便的方法。由于变化存在于一个文件中，因此无需担心断开文件之间的关联。

使用模型状态来表示：

每个模型状态都可以包含不同的：

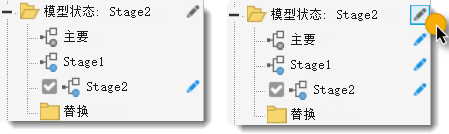

通过在浏览器中更改“编辑范围”开关，您可以决定编辑是仅应用于激活的成员，还是应用于所有成员。

我可以使用零件中的模型状态做些什么？

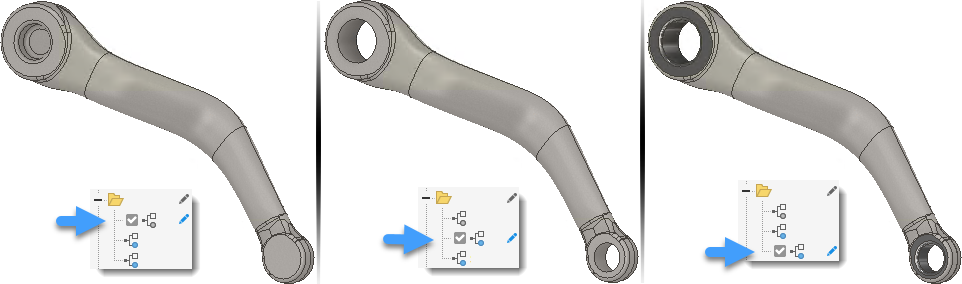

使用零件模型状态来捕获制造流程、创建零件族、创建可调和柔性零件，或创建零件的简化版本。

每个模型状态都可以具有唯一的参数、特性和抑制状态。

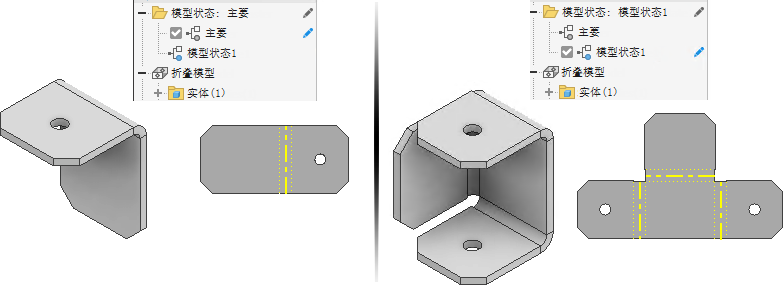

钣金零件也受益于模型状态。通过使用模型状态，您现在可以创建具有唯一的折叠特征和展开模式的配置。

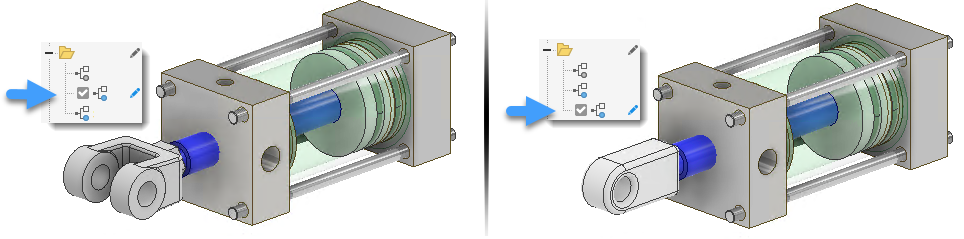

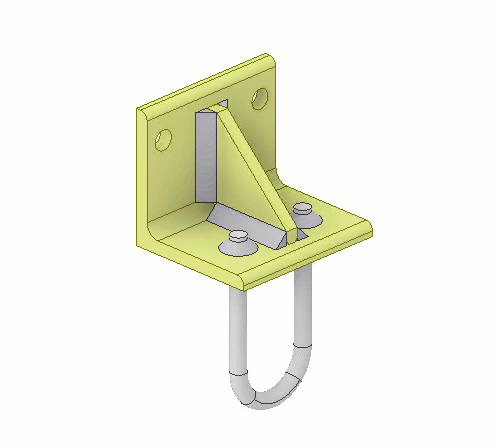

使用部件模型状态来创建和捕获：

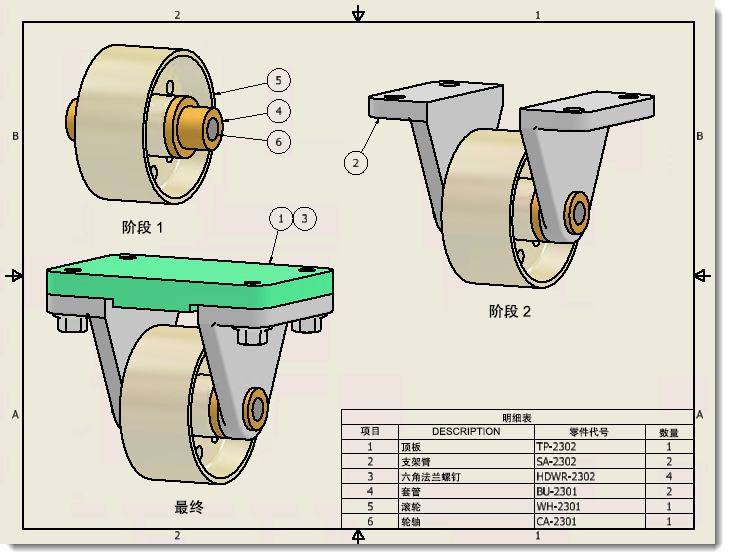

您可以在创建工程视图时选择模型状态。明细栏显示了选定的模型状态成员及其 iProperty。

从替换模型状态创建的视图将在工程视图中反映替换零件的状态。

注意：如果您需要可以管理和发布的单独文件，不妨考虑使用 iPart 和 iAssembly。

有关详细信息，请参见“关于模型状态”。

在此版本中打开早期版本的自定义详细等级时，它们会转换为模型状态。

有关详细信息，请参见“关于详细等级移植”。

有关将模型状态与 Vault 一起使用的详细信息，请参见使用模型状态和 Vault 文件。
