用户界面

用户界面主题

“深色”用户界面主题从预发布状态逐渐发展成在 Inventor 用户界面中正式可用。您可以选择使用该主题，方法是转至“工具”“选项”面板 “应用程序选项”“颜色”选项卡，然后更改用户界面主题。

有关详细信息，请参见“‘颜色’选项卡参考”。

重置用户界面布局

使用多个显示器时，您可能会将特性面板或模型浏览器固定在其他窗口中。当您要将一切合并回主要窗口时，请使用“重置 UI 布局”命令。（转至“视图”选项卡 “窗口”。）

有关详细信息，请参见“关于图形窗口”和“使用图形窗口的步骤”。

特性面板

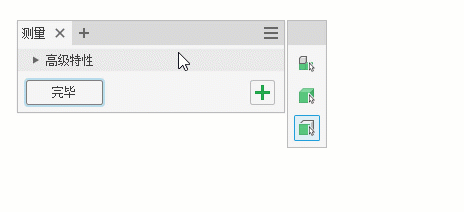

工具选项板

某些特性面板（如“圆角”和“测量”）利用工具选项板。工具选项板会显示对正在使用的命令有用的选项。默认情况下，工具选项板会固定到特性面板。您可以将其从特性面板中拖出来，拖至画布中的一个方便位置。若要将其固定在特性面板上，请将其拖动到特性面板旁边。

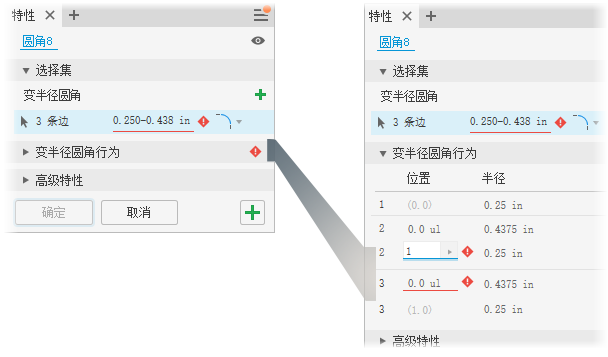

警告通知

警告通知显示为红色菱形内带有一个感叹号。这些通知会提醒您注意阻塞条件，如冲突的输入、错误条件或妨碍成功创建特征的问题。如果问题在选择集中并且集显示处于收拢状态，则会将通知添加到集节点。

有关详细信息，请参见“关于特性面板”。

预设

内置预设（预定义有目的）包含在“简化”命令中。

“预设”使用长度单位的文档设置。基于内置预设的新自定义预设使用发起“新建预设”命令时赋予的单位值，而不使用文档单位。

有关详细信息，请参见“使用预设”。

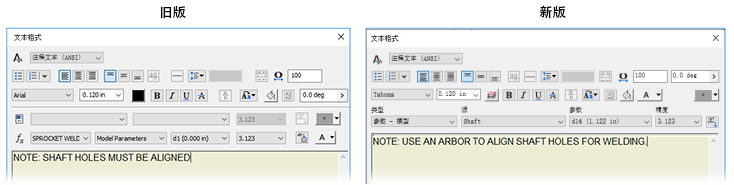

文本格式增强功能

某些“文本格式”对话框控件进行了合并，从而改进了工作流，并且有助于减少界面混乱。未改变任何行为。

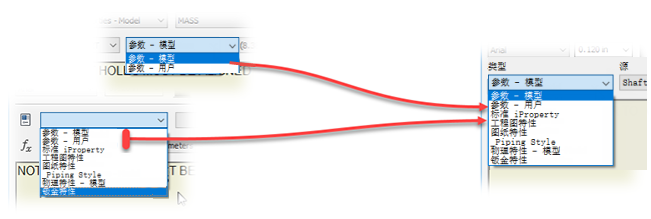

• “特性”和“参数”列表组合成了“类型”列表

• “特性 - 模型”和“特性 - 工程图”组合成了“标准 iProperty”

• “自定义特性 - 模型”和“自定义特性 - 工程图”组合成了“自定义 iProperty”

• “参数 - 零部件”变成了“参数 - 模型”，只更改了标签

• 下拉列表添加了标签

• 重新定位的控件

  • “文本旋转”上移一行
  • “文本图框”上移一行
  • “文本框”（仅草图文本）移至“颜色”控件的左侧
  • 符号列表随其他格式控件上移

有关详细信息，请参见“文本格式参考”。

有关草图文本的详细信息，请参见“使用草图的步骤”。

Inventor 模具

从 R2022 中删除了 Inventor 随附的用于模具仿真、分析和材料指定的工具。除了材料库已经过时之外，工具的分析部分为 32 位，未来可能会带来安全风险。

删除了以下命令：

• 选择材料
• 零件工艺设置
• 零件填充分析
• 模具工艺设置
• 模具填充分析
• 设定分析结果特性
• 检查结果
• 作业管理器
• 结果动画制作
• 重叠视图（气穴和熔接痕浏览器关联菜单）

有关详细信息，请参见 Inventor 模具分析和 Moldflow Insight 与 Moldflow Adviser。

复制对象

“复制对象”命令现在支持窗选。

• 完整窗口 - 单击鼠标并沿对角线将鼠标从左上角拖动到右下角，以通过将对象完全包围在操作生成的窗口形状中来选择对象。
• 交叉窗口 - 单击鼠标并沿对角线将鼠标从右上角拖动到左下角，以选择与操作生成的窗口形状相交的所有对象。

有关详细信息，请参见“关于复制和移动几何图元”和“在零件、部件和构造环境之间复制对象的步骤”。

本地化模板

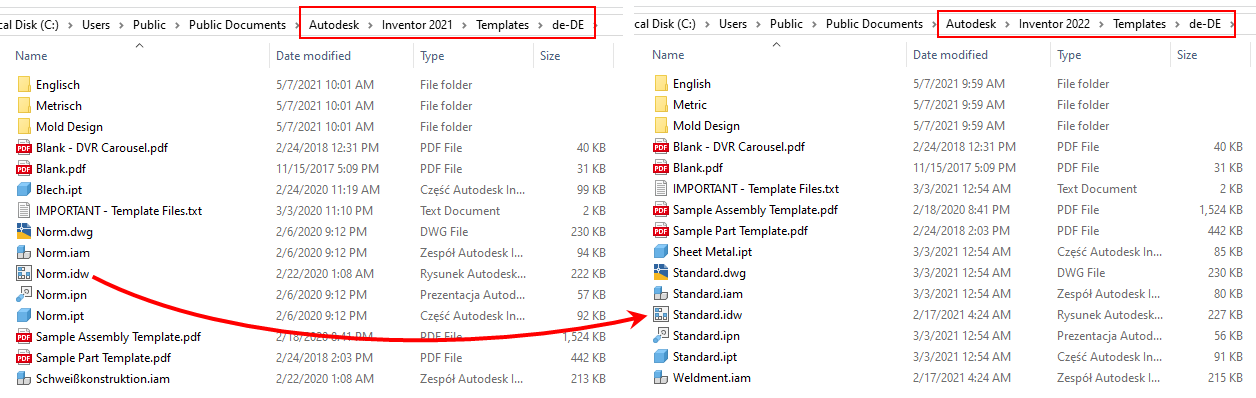

从 Inventor 2022 版本开始，在安装过程中，所有模板均命名为“Standard.xxx”。这是对 Inventor 本地化版本的一项更改。若要使用在 Inventor 2022 之前的版本中创建的本地化模板，我们建议在模板移植过程中使用新名称“Standard.xxx”重命名旧模板。例如，将“Norm.idw”更改为“Standard.idw”。

应用程序选项

“应用程序选项”“显示”选项卡上提供了一个新选项。“自动更新引用文档”选项控制在修改子零部件时是否在打开的部件文档中发生颜色和可见性更新。

有关详细信息，请参见“‘显示’选项卡参考（应用程序选项）”。

亮显新功能

为了在使用选项时清楚起见，改进了“亮显新功能”界面和工具提示。

有关详细信息，请参见“亮显新的和更新的命令以及特性面板功能选项的步骤”。

学习内容视频

不再支持 Flash 视频格式。

• 从学习内容中删除了所有 Flash 视频。其余视频不是 Flash 文件，因此可观看。
• Inventor 指导教程视频使用 WEBM 格式，因此可观看。
