工程图草图的自动投影

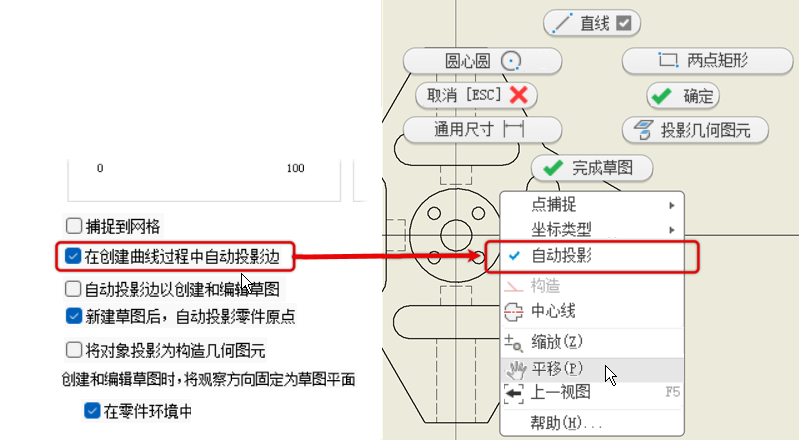

工程图草图的自动投影功能现已可用。可以从命令右键单击菜单（如直线、圆等）启用或禁用该选项。自动投影的默认设置可通过“应用程序选项”>“草图”选项卡 >“在创建曲线过程中自动投影边”设置进行管理。

有关工程图草图的详细信息，请参见在工程图中使用草图的步骤。

恢复模型标注

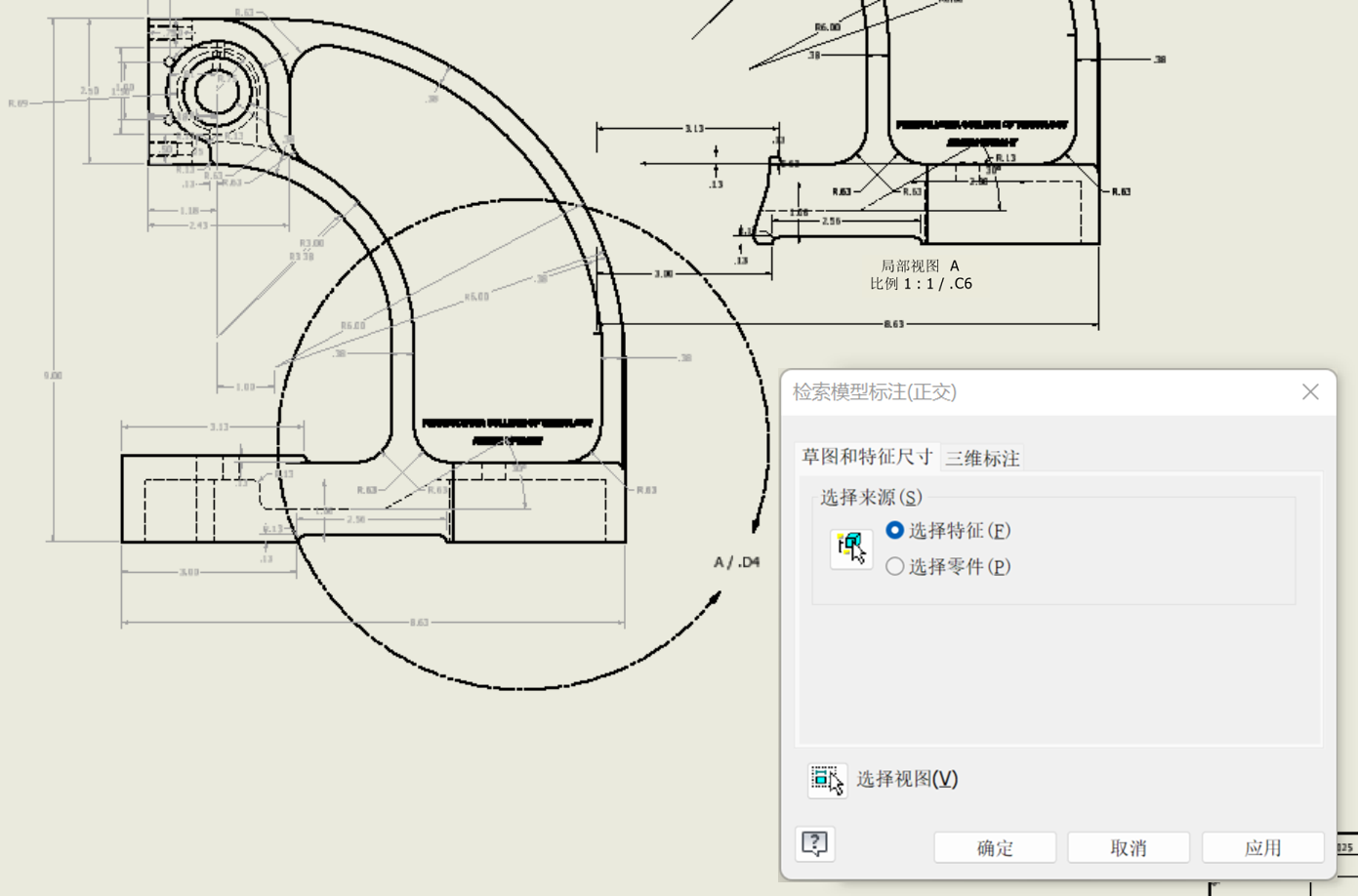

当视图属于某个视图族时，可以多次检索模型标注（模型标注和三维标注）。在以下两种情况下此规则不适用：一是创建包含多个视图的基础视图时；二是在“应用程序选项”中启用了视图放置恢复功能时。

连续视图标注

此前，当您放置视图后又将其删除时，详图的编号仍会保持连续不中断。现在，如果您删除最后一个剖面视图、详图视图或辅助视图（或其中多个视图），新视图的标签（例如 A, B…）将会进行调整，使其序号从图形中现有最后一个视图标签延续下去。
