草图增强功能

了解草图环境的最新增强功能。

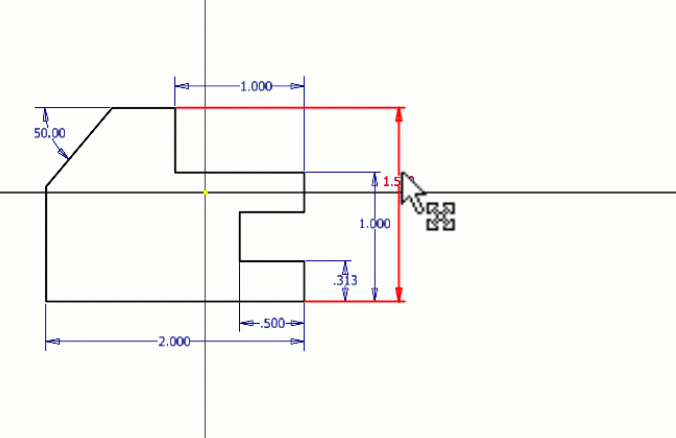

翻转尺寸标注方向

现在，可以使用草图尺寸标注右键单击菜单中的“翻转方向”命令来更改草图几何图元的方向。可以选择并翻转单个或多个尺寸标注。必须编辑草图才能翻转方向。

有关详细信息，请参见处理草图尺寸。

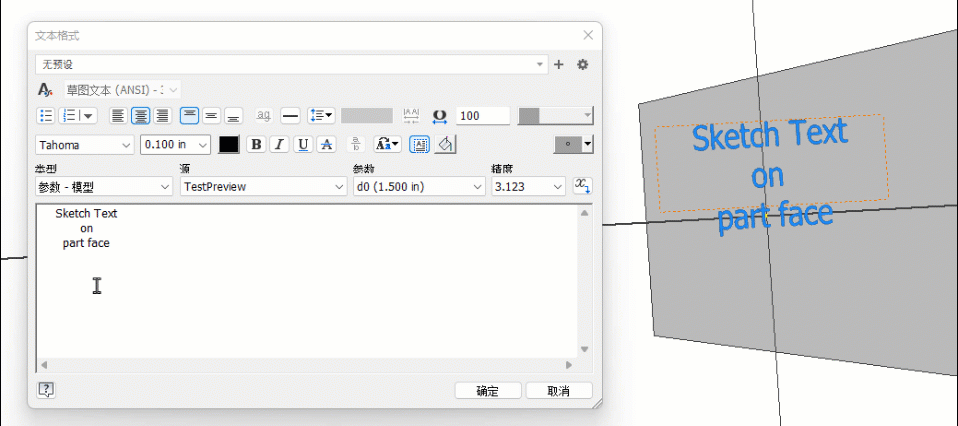

改进了所有平面二维草图文本的预览功能。在创建或编辑任何草图文本时，文本会显示包含更改的预览并进行更新。

草图文本预览

此前，当参考（投影几何图元）丢失时，必须将其删除并选择新的参考来约束几何图元。在此版本的 Inventor 中，增加了对替换投影草图几何图元参考的支持。对于二维草图中的单个投影几何图元，请使用右键单击菜单中新的“替换参考”选项。

几何图元类型只能通过相同类型的几何图元进行修复 - 直线对应直线，圆对应圆。请注意，不支持替换环状几何图元，也不支持替换来自部件中其他零件的参考几何图元。
