关于报告创建器文件

报告创建器生成两种类型的文件、报告配置文件和报告。

• 报告创建器可生成两种类型的文件：报告配置文件和报告。报告配置文件 - 默认情况下，报告配置文件存储在本地，但您可以使用“设置”对话框创建自定义路径。例如，可以将其存储在网络驱动器上，以便项目团队可使用它们。默认设置位于 C:\ProgramData\Autodesk\Autodesk AutoCAD Plant 3D 2026\R25.0\enu\ReportCreator\ReportFiles。与产品一起提供的配置文件如下：

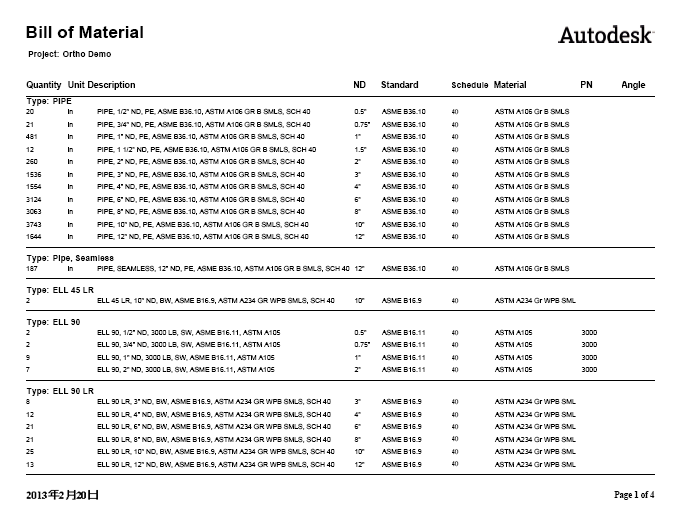

  • 3D Parts.rcfx

    生成 Plant 3D 的 BOM 表。请参见下面的样例报告。

  • Drawinglist.rcfx

    生成详细的 P&ID 项目图形列表。

  • Equipmentlist Extended.rcfx

    生成详细的 P&ID 设备列表。其中的列包括位号、制造商、供应商、注释、技术数据 1 至 4。

  • Equipmentlist.rcfx

    生成详细程度较低的 P&ID 设备列表。其中的列包括位号、制造商、型号、供应商、构造材质和权值。

  • Instrumentationlist.rcfx

    生成 P&ID 仪表列表。其中的列包括位号、制造商、型号、供应商和位置。

  • Linelist.rcfx

    生成 P&ID 线列表。其中的列包括位号、从、至、工作压力、工作温度、保温编码和保温厚度。

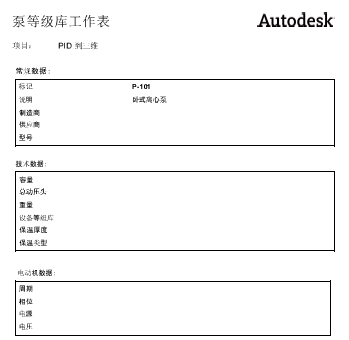

  • Pump Spec Sheet.rcfx

    生成 P&ID 等级库工作表。请参见下面的样例报告。

  • Valvelist.rcfx

    生成 P&ID 阀列表。其中的列包括位号、尺寸、等级库、制造商、型号、供应商和说明。

  • COGWeightReportByLineNumber.rcfx

    生成按线号分组的重心权重列表。

  • COGWeightReportByObjects.rcfx

    生成按对象分组的重心权重列表。

  • COGWeightReportBySpool.rcfx

    生成按管段分组的重心权重列表。

  • WeightReportByLineNumber.rcfx

    生成按线号分组的权重列表。

  • WeightReportByObjects.rcfx

    生成按对象分组的重心权重列表。

  • WeightReportBySpool.rcfx

    生成按管段分组的权重列表。

• 报告 - 默认情况下，报告将存储在项目文件夹中。配置文件确定输出格式，但设计人员可以根据需要替代此设置。

  以下是两个示例报告，第一个是三维零件英制，第二个是 P&D 等级库工作表，这二者都为 PDF 格式。
