创建管道元件的步骤

可以创建元件、指定管道类别和几何图形、设置尺寸范围以及将其添加到元件库中。

1. 在“元件库”选项卡中，单击“创建元件”。
2. 在“图形选择”下，单击“Plant 3D 参数化图形”。

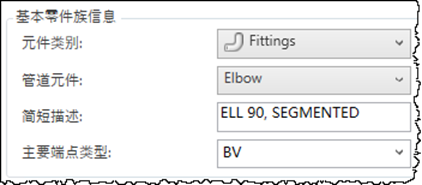

3. 在“基本零件族信息”下，执行以下操作：
   • 选择一个元件类别（例如，管件）。
   • 选择一种管道元件类型（例如，弯头）。
   • 输入简单描述（例如，ELL 90, SEGMENTED）。
   • 选择一种主要端点类型（例如，BV）。

     如果所需的主要端点类型不在元件库中，您也可以输入一个值。


4. 在“图形选择”下，向侧面滚动以查看元件图像。
5. 单击某个元件图像（例如，斜接弯管）。

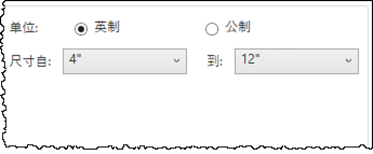

6. 在“基本零件族信息”下，指定初始尺寸范围（例如，4" 到 12"）。


   在零件添加到元件库之后，可以添加和删除尺寸。

7. 单击“创建”。
