指定起点支柱、转角支柱和终点支柱

在自定义栏杆扶手的栏杆时，可以指定起点支柱、转角支柱和终点支柱的设计。

1. 在平面视图中，选择一个栏杆扶手。
2. 在“属性”选项板上，单击 “编辑类型”。
   注： 对类型属性所做的修改会影响项目中同一类型的所有栏杆扶手。可以单击“复制”以创建新的栏杆扶手类型。
3. 在“类型属性”对话框中，单击“栏杆位置”对应的“编辑”。
4. 在“编辑栏杆位置”对话框的“支柱”下，指定起点支柱、转角支柱和终点支柱的族。

   如果不希望在栏杆扶手起点、转角或终点处出现支柱，请选择“无”。

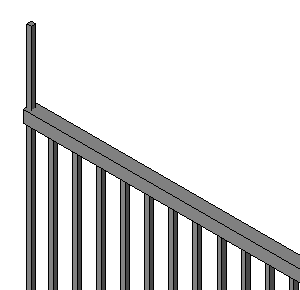

   默认情况下，栏杆族将被修剪，从而不与扶栏相交，如下图所示。 这可能不是您需要的支柱。 要将支柱设置成与扶栏相交，请在项目浏览器中的族类型上单击鼠标右键，然后单击“属性”。 选择“支柱”属性。

5. 指定每个支柱的底部和顶部。
6. （可选）输入每个支柱的“底部偏移”、“顶部偏移”、“间距”和“偏移”值。

   编辑栏杆位置设置	样例

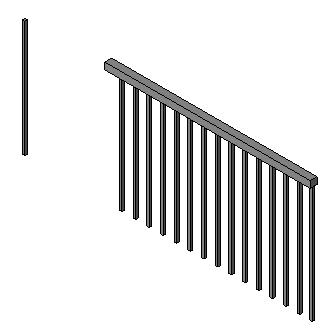

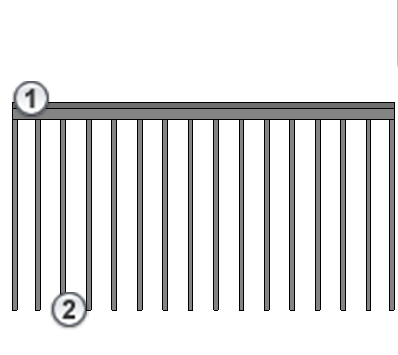

   “顶部”定义栏杆的顶部。这将用作偏移的参照点。 “底部”定义栏杆的底部。这将用作偏移的参照点。

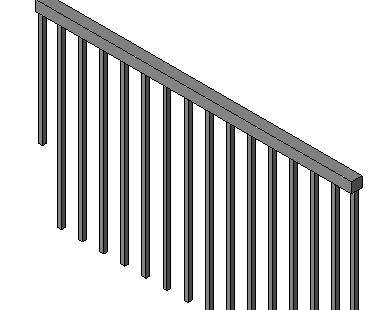

   “顶部偏移”确定栏杆从底部偏移的距离。
   “底部偏移”确定栏杆从底部偏移的距离。
   “间距”值确定起始立柱和结束立柱之间的距离。

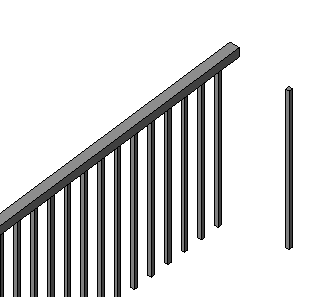

   “偏移”值确定从栏杆扶手几何图形中删除栏杆的距离。可以使用正值和负值。

7. 选择转角支柱的位置，如下所示：

   如果您…	操作
   希望在各栏杆扶手段末端放置转角支柱	选择“每段扶手末端”。
   希望在栏杆扶手段转角大于指定值时放置转角支柱	选择“角度大于”，然后输入一个“角度”值。 如果栏杆扶手转角大于此值，即会在转角处放置支柱。一般情况下，此值保持为 0。 转角是在平面视图中进行测量的。 没有发生于转角处的栏杆扶手段截断将被忽略。
   无论栏杆扶手中出现什么分离或转角，都不希望放置支柱	选择“从不”。

8. 单击“应用”，预览模型中的更改。
9. 单击“确定”。
