竖梃类型属性：矩形

对于矩形竖梃族，可以定义角度、偏移、轮廓、位置和其他属性。

若要修改类型属性，请选择一个图元，然后单击“修改”选项卡“属性”面板（类型属性）。 对类型属性的更改将应用于项目中的所有实例。

名称	说明
约束
角度	围绕网格线旋转竖梃。 输入介于 90 度与 -90 度之间的值。 此值与“位置”参数一起使用来确定竖梃的放置。
偏移	调整竖梃相对于幕墙的位置。 偏移基于竖梃轮廓族的中心线测量得出。 默认情况下，此中心线对齐于幕墙的中心线。
构造
轮廓	二维形状沿网格线拉伸以形成竖梃。 从列表中选择轮廓族。 可以使用库中的轮廓，也可以创建并加载自定义轮廓。

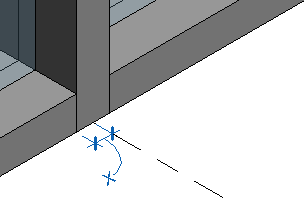

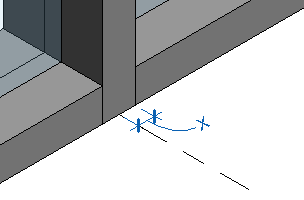

位置	更改竖梃的方向。 通常是“垂直于面”(1)。“与地面平行”(2) 适用于倾斜幕墙嵌板，例如玻璃斜窗。 此值与“角度”参数一起使用来确定竖梃的放置。
角竖梃	指示竖梃是否为角竖梃。 此参数不能更改。它是系统竖梃族定义的一部分。
厚度	从幕墙的前面到背面测量竖梃。 如果载入了一个自定义轮廓，则利用竖梃轮廓计算此值。
材质和装饰
材料	竖梃的材质。
标注
边 2 上的宽度	从网格线到竖梃边缘的测量。 使用此值可向网格线的左右调整竖梃(如果需要)。 如果载入了一个自定义轮廓，则利用竖梃轮廓计算此值。
边 1 上的宽度	从网格线到竖梃边缘的测量。 使用此值可向网格线的左右调整竖梃(如果需要)。 如果载入了一个自定义轮廓，则利用竖梃轮廓计算此值。
标识数据
注释记号	添加或编辑竖梃注释记号。在值框中单击，可打开“注释记号”对话框。请参见注释记号。
模型	竖梃的定义。
制造商	竖梃制造商的定义。
类型注释	竖梃注释。
URL	设置适用 URL。
说明	竖梃说明。
部件说明	基于所选部件代码的部件说明。
部件代码	从层级列表中选择的部件代码。
类型标记	设置竖梃类型标记。
成本	竖梃成本。
分类编号	最适合对族类型进行分类的数字。
分类标题	最适合对族类型进行分类的名称。
