在钢筋图形上放置真实钢筋弯曲详图

了解如何在钢筋图形上放置一个或多个钢筋弯曲详图。

放置真实弯曲详图的步骤

1. 在“注释”选项卡 “符号”面板中，单击 （弯曲详图）。
2. 从“修改|放置弯曲详图”选项卡 “类型”面板中，选择 （真实）。
3. 选择一个钢筋集。
4. 从“属性”选项板中选择“标记位置”，或按空格键以循环显示选项。
5. 单击以放置弯曲详图。

或者

1. 选择一个钢筋集，然后在“修改|结构钢筋”上下文功能区 “符号”面板中，单击 （弯曲详图）。
2. 确保在类型面板中选择“真实”。
3. 单击以放置弯曲详图。

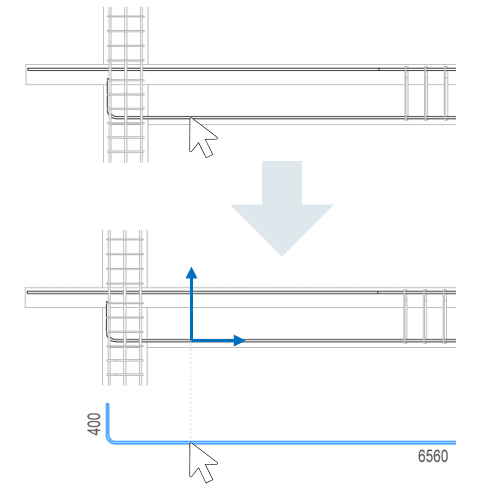

注： （可选）可以从“修改|放置弯曲详图”上下文功能区 “模式”面板，切换 （对齐到钢筋）选项，然后在与选定钢筋垂直或平行的方向上对齐弯曲详图。选择钢筋时单击的点将用作对齐弯曲详图的参照。

放置多个真实弯曲详图的步骤

1. 选择两个或多个钢筋集。
2. 在“修改|结构钢筋”上下文功能区 “符号”面板中，单击 （弯曲详图）。

   或者

   在“注释”选项卡 “符号”面板中，单击 （弯曲详图）、切换“多选”选项，然后选择两个或多个钢筋集。

   注： 单击要添加到选择内容中的钢筋，再次单击可删除。使用 Ctrl+ 窗口或交叉窗口可将更多钢筋添加到现有选择，按住 Shift 键可删除多个钢筋。
3. 单击以放置弯曲详图。

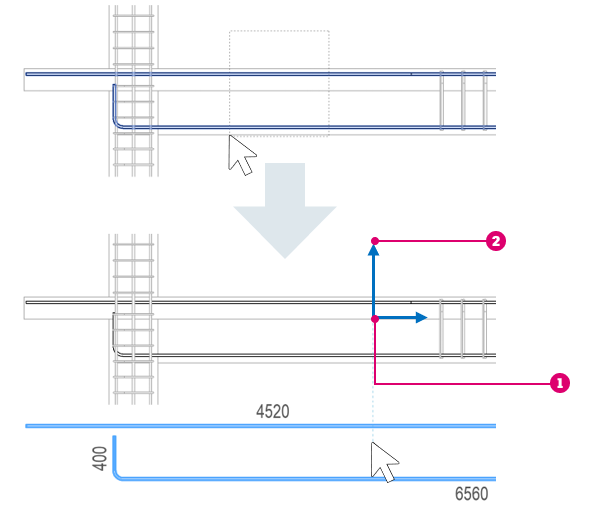

弯曲详图将放置在与选定钢筋相同的相对位置。放置它们后，可以选择弯曲详图，并根据需要移动或轻移它们。包含所有选定钢筋的边界框的中点会用作对齐点。

提示： 选择图元中钢筋的一部分并放置弯曲详图，然后选择钢筋其余部分以放置其余弯曲详图。例如，混凝土梁中的顶部和底部钢筋。

所有选定钢筋的边界框的中心点。

与 X 和 Y 方向对齐。

平行于视图

在放置过程中，使用此选项可过滤出与视图不平行的任何钢筋。通过这种方式，只能选择钢筋平面平行于视图平面的钢筋。

• 在“修改 | 放置弯曲详图”上下文功能区 “模式”面板中，单击 （平行于视图）。

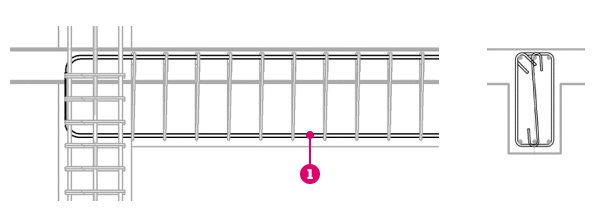

与视图平行的钢筋。

弯曲详图方向

当钢筋平面与视图平面平行时，弯曲详图的定向方式与主体钢筋相同。

钢筋（平行于视图）	弯曲详图 - 角度 0°	弯曲详图 - 角度 30°

可以使用“旋转”命令旋转弯曲详图，也可以在“属性”选项板中更改“角度”参数。

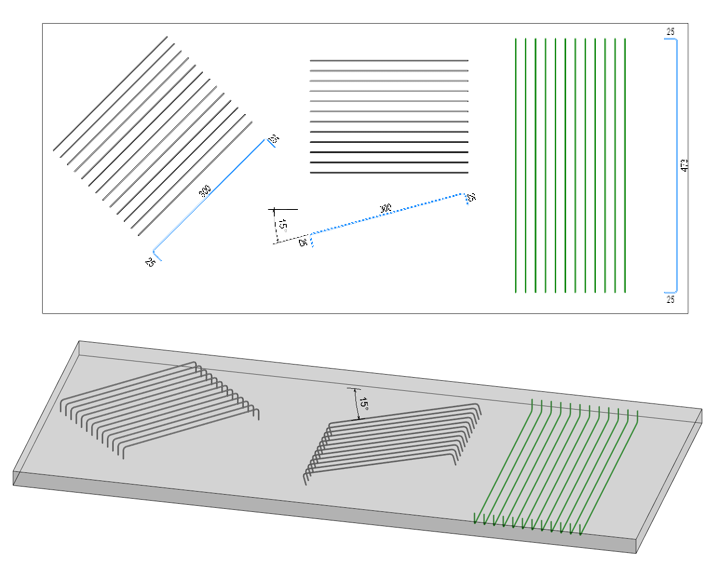

当钢筋平面垂直于视图时（钢筋平面中的板钢筋就是这种情况），弯曲详图的定向如同集已剪切，并且剖面向上旋转（即，从视图底部查看）或向左旋转（即，从右侧查看）。

弯曲详图还考虑了钢筋平面中的钢筋旋转。

真实弯曲详图中的标记对齐

标记将嵌入在真实弯曲详图中，可以与钢筋形状族的水平方向对齐，也可以根据视图对齐。

对齐由“标记对齐”参数控制。

项目中的钢筋	钢筋形状族	标记对齐 - 钢筋形状族，标记位置 - 顶部	标记对齐 - 视图，标记位置 - 顶部

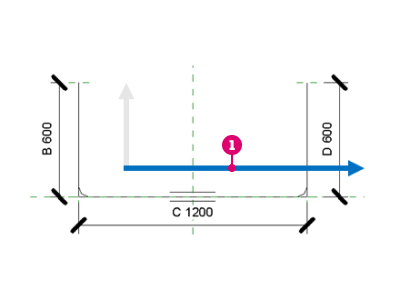

	- 水平方向。
