添加文字注释

在将文字注释添加到图形中时，可以控制引线、文字换行和文字格式的显示。

注： 由于与早期版本的 Windows 相比，Windows 10 在文字处理方式上有所不同，因此在多个操作系统上打开或使用模型时可能会注意到存在不一致的问题。例如处理工作共享模型。这些问题只会影响某些字体，并在行间距和文字换行上发生变化。

我们建议访问工作共享模型的所有工作站都使用启动或升级项目时所用的相同 Windows 版本。

视频：使用文字增强工具

1. 依次单击“注释”选项卡 “文字”面板 （文字）。

   此时光标变为文字工具 。

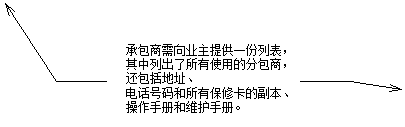

2. 在“引线”面板上，单击一个引线选项：
   • （无引线）：默认引线
   • （一段引线）
   • （二段引线）
   • （弯曲）。若要修改曲线形状，请拖曳折弯控制柄。
   提示： 当放置带引线的文字注释时，引线的终点会从附近的文字注释中捕捉所有可能的引线附加点。放置没有引线的文字注释时，它会捕捉附近文字注释或标签的文字原点。原点是根据文字对齐方式（左、右或居中）确定的点。
3. 在“引线”面板上，单击左附着点和右附着点：
   • （左上引线）
   • （左中引线）
   • （左下引线）
   • （右上引线）
   • （右中引线）
   • （右下引线）。
   注： 默认附着点是左上和右下附着点，但您可以更改默认值。
4. 在“段落”面板上，单击垂直对齐：
   • （顶部对齐）
   • （居中对齐）
   • （底部对齐）
5. 在“段落”面板上，单击水平对齐：
   • （左对齐）
   • （居中对齐）
   • （右对齐）
6. 执行以下操作之一：
   • 对于换行文字。单击并拖曳以形成文本框。该文本框指定文字注释的宽度，因此文字将在到达注释边界换行。这是大块文本的推荐方法，以避免手动清理换行符。
   • 对于非换行文字。单击一次以放置注释。Revit 会插入一个要在其中键入内容的文本框。
   • 对于具有一段引线或弯曲引线的文字注释。单击一次放置引线端点，绘制引线，然后单击光标（对于非换行文字）或者拖曳引线（对于换行文字）。
   • 对于具有二段引线的文字注释。单击一次放置引线端点，单击要放置引线折转的位置，然后通过单击光标（对于非换行文字）或者拖曳引线（对于换行文字）完成引线。
7. （可选）在“字体”面板上，单击文字字体：
   • （粗体）或按 Ctrl + B
   • （斜体）或按 Ctrl + I
   • （下划线）或按 Ctrl + U
   • （全部大写）或按 Ctrl + Shift + A。
8. （可选）若要在注释中创建列表，请在“段落”面板上单击列表样式：
   • （无列表）
   • （项目符号）
   • （编号）
   • （字母 - 小写）
   • （字母 - 大写）。
9. 输入文字，然后在视图中的任何位置单击以完成文字注释。

   文字注释控制柄仍处于活动状态，以便您可以修改注释的位置和宽度。

10. 按 Esc 键两次以结束该命令。
