了解如何在钢筋图形上放置示意弯曲详图。

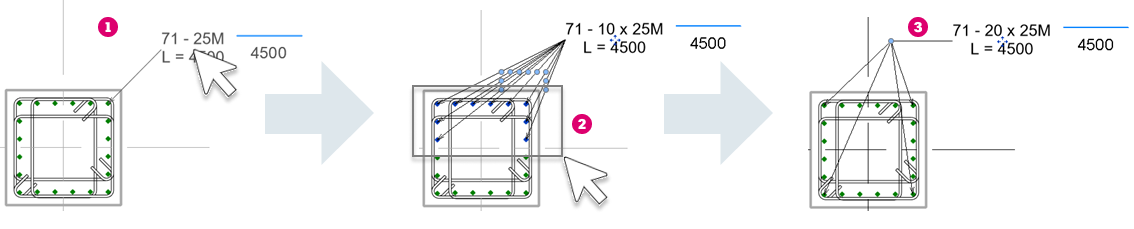

在放置过程中,可以使用“添加/删除主体”选项将多个钢筋添加到同一示意弯曲详图中,也可以将更多主体(引线)添加到现有示意弯曲详图中。
“符号”面板中,单击
(弯曲详图)。
“类型”面板中,选择
(示意)。
“主体”面板中的
(添加/删除主体)切换为“开”,则在空白处单击以完成放置当前示意弯曲详图。
或者,选择一个钢筋集,然后在“修改|结构钢筋”上下文功能区
“符号”面板中,单击
(弯曲详图)。如果上次使用的类型不是示意,可以在“修改|放置弯曲详图”
“类型”面板中单击
(示意),然后单击以放置弯曲详图。

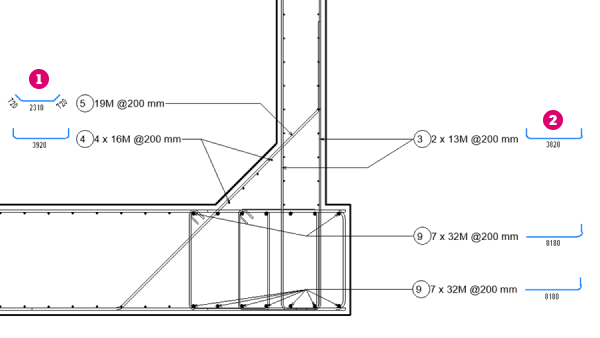

弯曲详图位置:
- 左视
- 右视

“符号”面板中,单击
(弯曲详图)。
“类型”面板中,选择
(示意)。
(添加/删除主体)。
对于现有示意弯曲详图,可以通过选择示意弯曲详图,然后在“修改|放置弯曲详图”选项卡
“主体”面板中单击
(添加/删除主体)来添加或删除钢筋。
“引线”面板中选择一个选项,来编辑引线可见性
。这些选项包括“显示所有引线”、“仅显示一条引线”、“不显示引线”或“选择要显示的引线”。

请参见放置带有多重引线的标记。

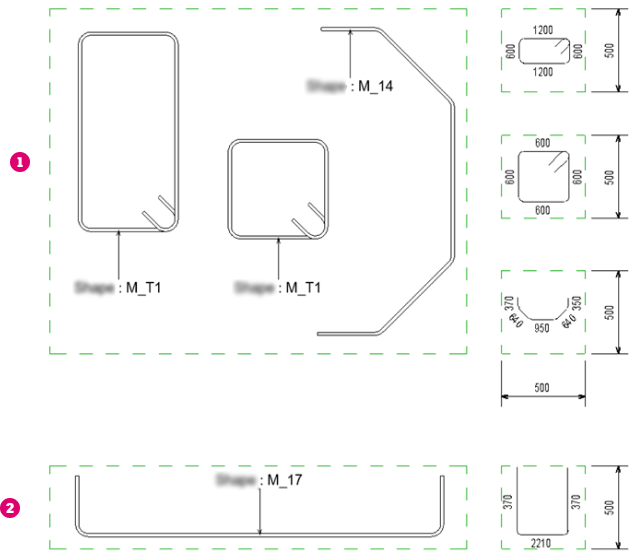

对于箍筋和至少有一个角度不等于 90 度
的钢筋形状,弯曲详图几何图形将均匀缩放;而对于钢筋段之间为 90 度角且样式设置为标准
的钢筋形状,弯曲详图几何图形则非均匀缩放(不同的 x 和 y 比例)。
弯曲详图的方向与钢筋形状族的方向相同,旋转正负 90 度以更好地适应由指定宽度和高度定义的框。
