明细表选项中的钢筋弯曲详图

专用选项菜单可用于查看和修改弯曲详图选项，包括为弯曲详图显示的标注或使用的标注样式。

要访问“明细表”属性中的“钢筋弯曲详图选项”对话框，请执行以下操作：

1. 打开明细表（在“项目浏览器”中双击其名称或单击其选项卡）。
2. 在“明细表属性”选项板的“其他”下，单击“格式”旁边的“编辑”。
3. 在“明细表属性”对话框 “格式”选项卡中，选择“弯曲详图”字段，然后单击“字段”属性选项旁边的“编辑”。

“弯曲详图选项”对话框即会打开。

选项	说明
图形

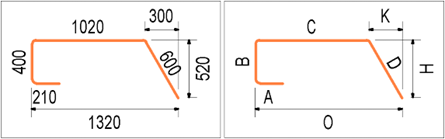

钢筋形状参数	指定弯曲详图是显示段长度和角度的值，还是显示在钢筋形状族中指定的参数名称。
线样式	指定用于弯曲详图的线样式。

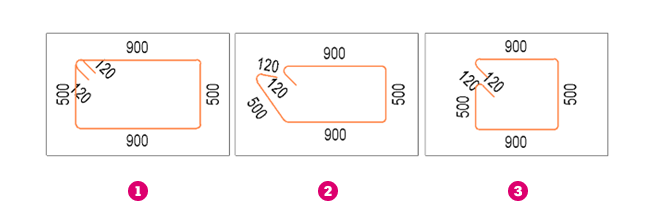

表达	指定等高线闭合钢筋的弯曲详图显示为与钢筋相同、带有偏移段还是展开。 标准。 展开。 偏移。

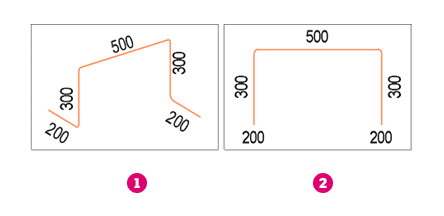

三维形状视图	指定表示三维钢筋形状的弯曲详图的视图方向。 等轴测。 平面。
不同钢筋标注	指定是显示在同一行中分组的钢筋的多个值指示，还是显示最小值和最大值。
长度	指定是否显示弯曲详图的长度标注。
长度显示为	指定是使用弯曲详图的标注还是文字显示段长度。
弧长显示为	指定是使用弯曲详图的标注还是文字显示弧长。
标注文字位置	指定弯曲详图标注文字应始终位于标注线外部，还是根据标注默认值进行定位。 位于标注线之外。 标注样式默认值。

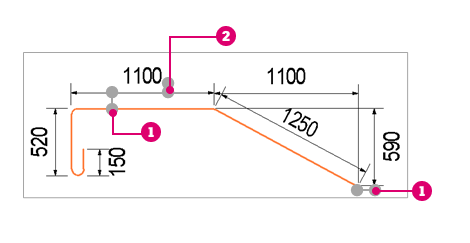

标注偏移	指定相对于标注段的弯曲详图标注线偏移。 标注偏移。 文字偏移。
弯钩长度	指定是否显示弯曲详图的弯钩长度标注。

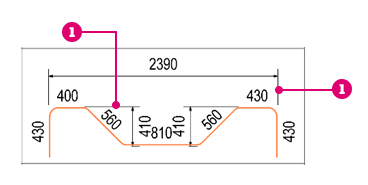

其他标注	指定是否显示钢筋形状族中定义的其他标注 (1)，例如正交标注或总体标注。
角度	指定是否显示弯曲详图的角度标注。
角度标注样式	指定要用于弯曲详图的角度标注样式。

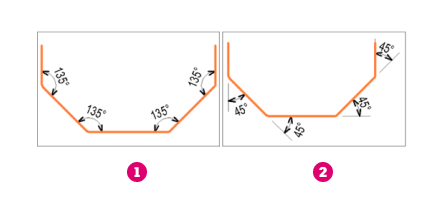

角度测量	指定是测量弯曲详图段之间的内角还是外角。 内角。 外角。
角度显示	指定是显示所有角度的弯曲详图角度标注，还是仅显示大于或小于 90 度的角度的弯曲详图角度标注。

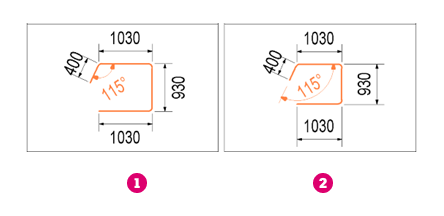

角度文字位置	指定弯曲详图角度标注文字应始终位于标注线外部，还是根据标注默认值进行定位。
角度标注偏移	指定弯曲详图角度标注线偏移。 标注偏移。
弯钩角度	指定是否显示弯曲详图的弯钩角度标注。
弯曲直径/半径	指定是使用径向标注还是直径标注显示弯曲详图圆弧段的钢筋弯曲。
径向标注样式	指定弯曲详图的径向标注样式。
直径标注样式	指定弯曲详图的直径标注样式。
标注类型	指定是使用弯曲详图的径向标注还是直径标注显示钢筋弯曲。
段弯曲	指定是否还显示弯曲详图的段弯曲标注。
弯钩弯曲	指定是否还显示弯曲详图的弯钩弯曲标注。
