第 3 部分：创建地形和建筑地坪

在本练习中，将向建筑场地添加地形。

类别 新用户 所需时间 15 分钟 使用的教程文件 GSG_03_Terrain_Pad.rvt

在不同高程处添加点以创建地形，并根据建筑的基础墙创建建筑地坪。在开始之前，请先下载 GSG_03_Terrain_Pad.rvt 教程文件。下载此 zip 文件（如果尚未下载教程的练习文件。）

目标

• 通过在不同立面定义点来创建地形实体。
• 根据基础墙的迹线创建建筑地坪和填方。

观看视频

添加地形实体

1. 打开 GSG_03_terrain_pad.rvt 练习文件。

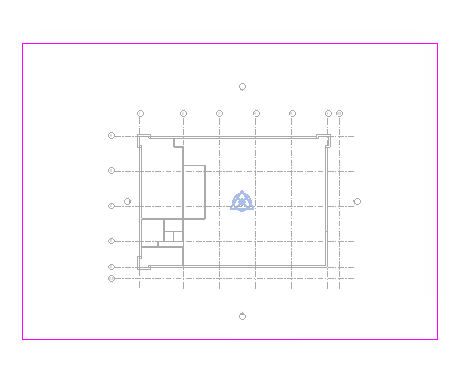

2. 在“项目浏览器”的“楼层平面”下，双击“场地”。
3. 单击“场地”选项卡 “模型场地”面板 “地形实体”下拉列表 （从草图创建）。
4. 在“绘制”面板上，选择矩形工具。
5. 在建筑周围绘制一个矩形。

6. 在“绘制”面板上，选择 （拾取墙）。
7. 在选项栏上，清除“延伸到墙中(至核心层)”。
8. 选择外墙。使用 Tab 键选择墙链。
   • 使用翻转控制柄来确保建筑地坪草图位于墙的内部面上。
9. 在“类型选择器”上，选择“建筑地坪”。
10. 单击 （完成编辑模式）。

塑造地形实体

1. 选择地形实体。
2. 依次单击“修改 | 地形实体”选项卡 “形状编辑”面板 “添加点”。
3. 在选定高程处添加点。

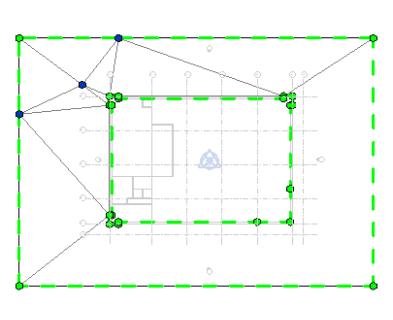

   1. 在 Add Point 面板上，将标高设置为 2500，然后添加点，如图所示。

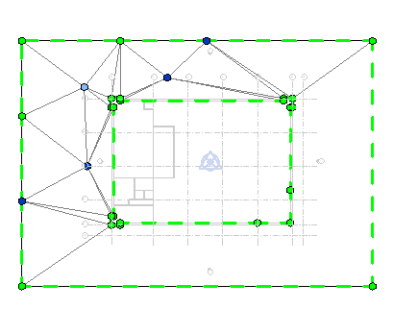

   2. 将高程更改为“1000”并添加点，如图所示。

4. 依次单击“修改 | 地形实体”选项卡 “形状编辑”面板 “修改子图元”。
5. 选择右侧的地形实体边界。
6. 在“修改 | 地形实体”选项卡 “修改子图元”面板上，将“高程”设置为 –500，然后按 Enter 键。
7. 单击“修改”以完成地形实体。

创建填方和建筑楼层

1. 单击“场地”选项卡 “模型场地”面板 “地形实体”下拉列表 （从草图创建）。
2. 在“绘制”面板上，选择 （拾取墙）。
3. 在选项栏上，清除“延伸到墙中(至核心层)”。
4. 在“类型选择器”中，选择“填充垫块”。
5. 在“属性”选项板中，将“高度偏移”设置为 –150。
6. 选择外墙。使用 Tab 键选择墙链。
   • 使用翻转控制柄来确保建筑地坪草图位于墙的内部面上。
7. 单击 （完成编辑模式）。
8. 单击“建筑”选项卡 “构建”面板 （门）。
9. 在“绘制”面板上，选择 （拾取墙）。
10. 在选项栏上，清除“延伸到墙中(至核心层)”。
11. 选择外墙。使用 Tab 键选择墙链。
    • 使用翻转控制柄来确保建筑地坪草图位于墙的内部面上。
12. 单击 （完成编辑模式）。

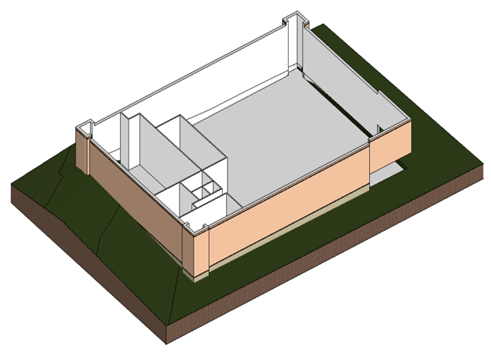

13. 在“快速访问工具栏”上，单击 （默认三维视图）。
14. 在“视图控制栏”上，单击“视觉样式：隐藏线”“着色以查看材质”。
