倾斜墙和锥形墙

了解如何调整墙参数以及创建倾斜墙和倾斜墙轮廓。

我可以创建倾斜墙和锥形墙吗？

如果您使用的是 Revit 2022，则答案是“是”，可以创建倾斜墙和锥形墙。

在 Revit 2021 版本之前，墙只能与楼板成 90 度角。可以创建倾斜墙，但需要使用“面墙”方法或创建内建族。在 Revit 2021 中，引入了倾斜墙功能，以便可以基于“与垂直方向的角度”参数将墙朝外表面或内表面倾斜。整面墙将基于该值倾斜。这在创建墙时是一个很棒的新增功能（扩展了选择），但仍无法创建锥形墙。在倾斜墙中。墙的内表面和外表面保持相互平行，从而使整面墙倾斜。

Revit 2022 在倾斜墙功能的基础上进行了扩展，从而允许创建锥形墙。在锥形墙中，横截面允许单独设置墙面的内角和外角，从而能够使墙横截面变锥形。

为什么应该使用它？

当然，对倾斜墙和锥形墙的需求取决于您设计的项目类型。并非每个项目都需要倾斜墙或锥形墙，但能够在需要时创建倾斜墙或锥形墙是一个必备功能。现在，您不会因所使用的工具而影响设计。只需知道可以根据需要创建这些图元，这一点非常重要。

如何创建倾斜墙或锥形墙？

创建倾斜墙和锥形墙的步骤彼此类似。

选择墙，在“属性”选项板中，设置“横截面”参数。
注：墙结构必须包含可变层，才能选择“锥形”横截面。有关如何设置可变墙层的其他信息，请参见：关于构件墙。
设置墙倾斜/锥形的角度。

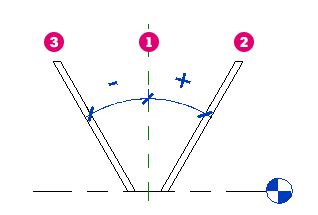

- 倾斜 - 设置“与垂直方向的角度”参数。正值使墙远离墙的外侧倾斜，负值使墙朝向墙的外侧倾斜。在示例图像中，墙的垂直面显示为虚线该线的左侧是墙的外侧。正值使墙远离外倾斜，而负值使墙朝外倾斜。

  本视频将介绍如何创建倾斜墙。
- 锥形 - 选择“启用角度替代”（可以为锥形横截面设置默认类型参数），然后设置墙内表面和外表面的角度。如果角度的类型值正确无误，则仅将横截面设置为“锥形”即会将各角度应用于墙。
  正角度将使面的顶边朝向墙中心倾斜。负角度将使面的顶边背离墙中心倾斜。如果锥形墙中定义的角度导致可变层的宽度小于零，则墙将无法创建，并且您会收到警告。角度将需要更改，并且/或墙的高度将需要更改。

  本视频将介绍如何创建锥形墙。
