分析自动化

“分析自动化”工具可用于从物理图元生成结构分析模型，也可以用于从分析模型图元生成物理模型图元。

什么是分析自动化？

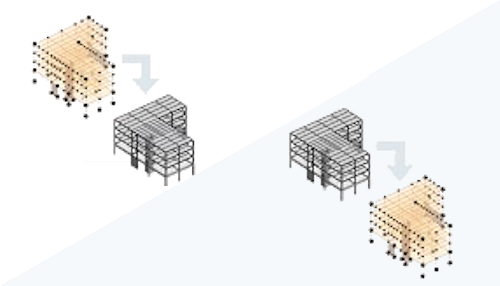

“分析自动化”工具利用 Dynamo 图形来生成以下任一项：

• 从物理模型生成结构分析模型。
• 从结构分析模型生成物理模型。

根据您的首选工作流，可以从一个模型开始，然后轻松创建另一个模型。物理构件和分析构件可以相互关联。当一个模型发生更改时，请再次运行自动化工具以对关联图元进行更改。或者，使模型保持彼此独立。该工作流选项将为您在处理结构分析模型时提供最大灵活性。

为什么要使用它？

从 Revit 2023 开始，结构分析模型与物理模型是分开的。在此之前，分析模型和物理模型是关联的。用于创建模型的图元同时包含物理表示和分析表示。分离模型将为建模工作流提供更大灵活性。可以自由地根据物理模型和分析模型各自的独特需求对它们进行建模。“分析自动化”使得从另一个模型开发一个模型的过程几乎是自动进行的。

在哪里找到该工具？

“分析自动化”是 Dynamo 播放器的自定义版本。从“分析”选项卡 “结构分析模型”面板 （分析自动化）访问该工具。在对话框中，根据要开始使用的模型类型从选项中进行选择。

• 将建筑从分析转到物理模型
• 将建筑从物理转到分析模型

为图形选择输入，然后运行该工具。有关用于输入的值的其他信息，请参见分析到物理自动化和物理到分析自动化。

有关工作流的简要概述，请观看视频。
