栏杆扶手延伸

了解如何为连续扶栏添加栏杆扶手延伸。

它们是什么？

当需要修改和自定义模型中栏杆扶手的起点和终点条件时，将使用栏杆扶手延伸。默认情况下，栏杆扶手由用于定义它的草图线的起点和终点定义。例如，放置楼梯，自动添加到楼梯的栏杆扶手将从第一个踏步的前缘和最后一个踢面的边缘开始。栏杆扶手延伸让您可以修改此默认条件，并使用栏杆扶手延伸将栏杆扶手延伸到栏杆扶手端点之外。从常用延伸配置中进行选择，或使用绘制工具创建自定义延伸。

为什么应该使用它们？

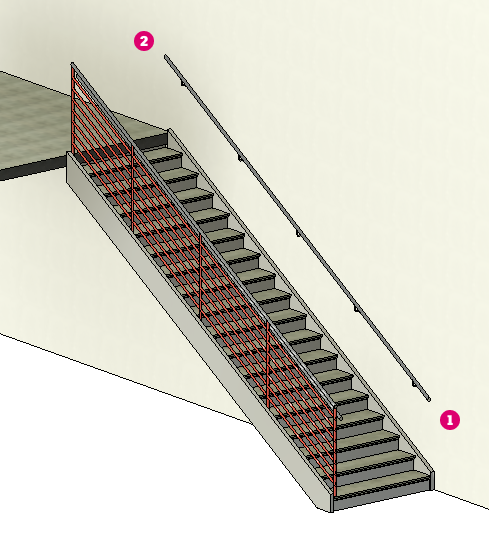

当需要将栏杆扶手延伸到栏杆扶手草图之外时，请使用栏杆扶手延伸。例如，上面显示的楼梯和栏杆扶手不符合规范要求。要满足规范要求，至少必须将一个栏杆扶手延伸到楼梯顶部

之外 12"，并在楼梯底部

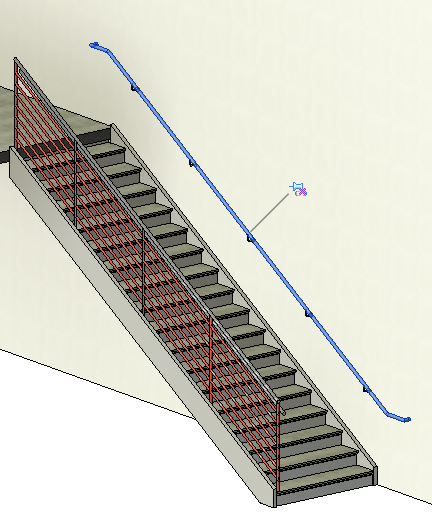

至少延伸一个踏步宽度。除了延伸长度之外，栏杆扶手还需要针对墙返回到自身或行走表面。满足规范要求是使用栏杆扶手延伸的最可能原因。将栏杆扶手延伸应用于上图所示的楼梯后，安装到墙的栏杆扶手会在顶部和底部延伸并返回到墙。

在哪里找到该工具？

栏杆扶手延伸是指定给栏杆扶手类型的连续扶栏的类型属性设置。这可能会使其难以找到，除非您明确知道如何访问它们。

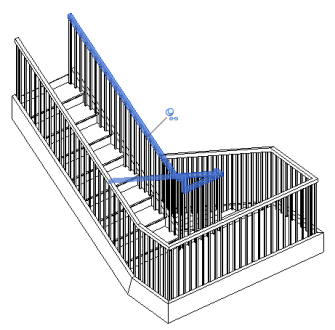

在三维视图或平面视图中，按 Tab 键，以高亮显示连续扶栏，然后单击以选择它。
此时将显示固定图标 ()。固定图标指示没有对其进行扶栏实例或栏杆扶手系统类型的更改。扶栏同“栏杆扶手系统”类型属性中指定的一样。

单击固定图标时，将显示取消固定 () 图标。
在属性选项板上，单击（编辑类型）。
在“类型属性”对话框中，使用下拉列表设置“开始/底部”和/或“结束/顶部”的“延伸样式”。

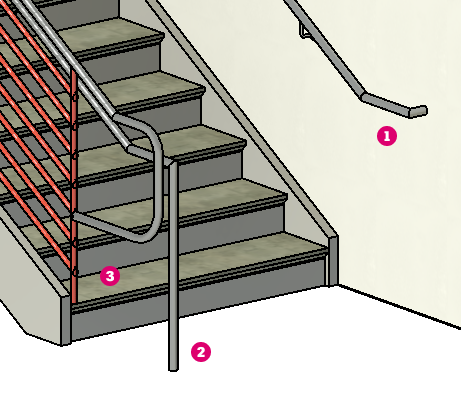

- 无 - 如果要手动绘制延伸形状，请将此选项与设置的长度结合使用。
- - 墙
- - 楼板
- - 立柱
指定延伸的长度。
（可选）如果向栏杆扶手的“开始/底部”添加延伸，则选择“加踏板深度”，以在栏杆扶手以楼梯为主体时自动向延伸的长度添加踏板深度。
单击“确定”。
