细分地形实体

定义要从原始地形实体表面偏移的地形实体区域。

例如，可以使用细分在地形实体上绘制停车场、道路或交通岛。细分被指定了自己独立的地形实体类型。指定不同的类型以使用与父地形实体不同的材质进行细分。

创建细分不会生成单独的表面。细分几何图形由原始曲面定义，并将反映对父地形实体所做的更改。可以为细分定义偏移量。要创建可独立编辑的单独表面，请使用“拆分”工具。

细分地形实体的步骤

1. 打开显示地形实体的视图。
2. 选择地形实体
3. 依次单击“修改 | 地形实体”选项卡 “地形实体形状” （细分）。

   Revit 即会进入草图模式。

4. 单击 （拾取线）或使用其他草图工具，以在地形实体上创建细分。
5. 在属性选项板上，为细分选择地形实体类型，并为“细分偏移”参数提供一个值。正值将细分提升到地形实体表面以上，负值将挖掘地形实体。值为 0 将创建与地形实体几何图形匹配的细分。
6. 单击 （完成编辑模式）。

修改细分边界的步骤

1. 选择细分。
2. 依次单击“修改 | 地形实体”选项卡 “模式”面板 （编辑草图）。
3. 单击 （拾取线）或使用其他草图工具，以修改细分。
4. 单击 （完成编辑模式）。
注： 如果使用细分拆分地形实体，但该拆分不与细分相交，则会收到有关删除细分图元的通知，因为无法创建该图元。这很正常，单击“删除实例”以继续执行拆分操作。

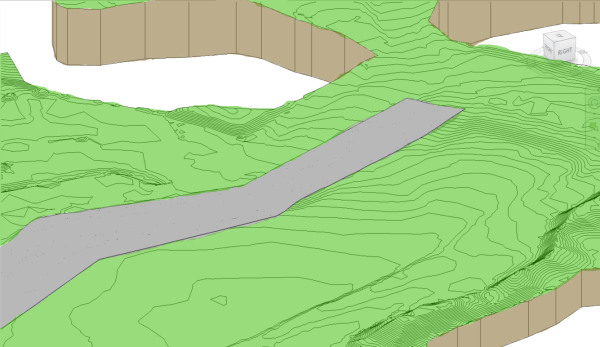

样例
